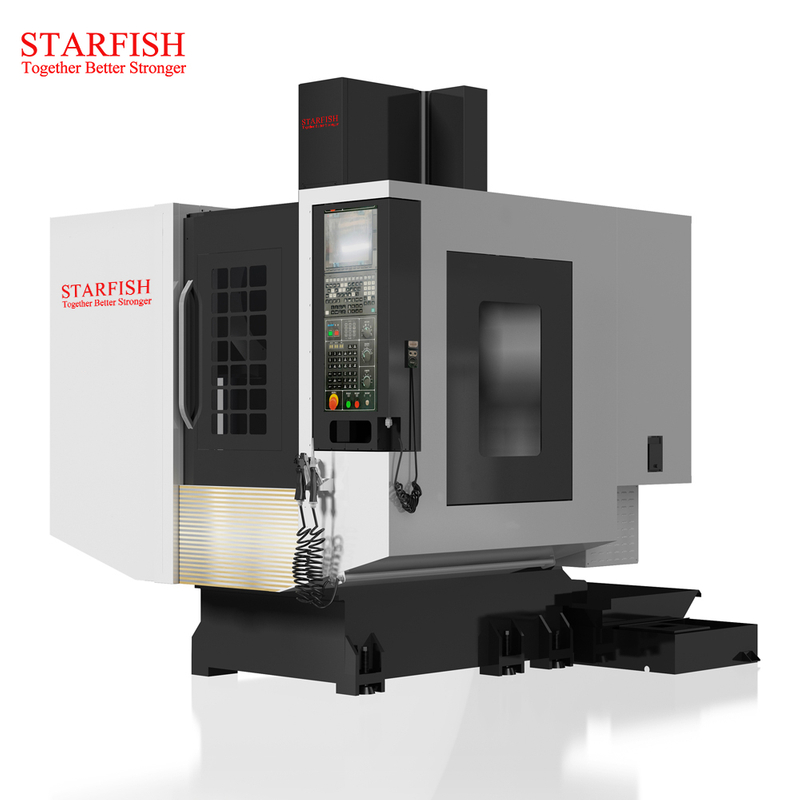

介绍
● 该系列机型采用高刚性设计，可满足大多数加工应用要求；
● 坚固的底座和立柱采用纽威独特的筋条布置，有效保证了机器的刚性；
● 系统多元化开发，可选配件丰富，方便客户使用，轻松满足加工需求；
● 部分机型采用四导轨设计、大跨度、高刚性结构设计，可进行大扭矩切削，有效减少工作台悬伸引起的鞍座变形，保证承载能力 加工过程中。
特征
四-导轨 设计
部分机型采用四导轨设计（VM13及以上机型），可有效减少工作台悬伸引起的鞍座变形，保证加工时的重载能力。鞍座抗偏刚度高，承载能力强。并且导轨跨度的优良设计可以保证铸件长期的支撑刚性。
铸件 结构 设计
坚固的支撑结构更符合结构力学原理。经过计算机有限元分析，加强筋布置合理，铸件中的圆形开口可以减轻铸件的重量，减少铸件的变形，减少应力集中。
加强型 滑块 连接 结构
采用加强型滑块连接结构，部分型号
采用六滑块结构，有效提高主轴箱刚性。
自动的 油 泵
自动油泵和定量润滑系统为导轨和滚珠丝杠提供润滑，精确润滑。 控制这些关键部件的油量。机器停止前，低液位警报会提醒操作员。可选配脂式润滑
范围
物品 | 单元 | VMC750S/H | VMC1000S/H | VMC1100S/H | VMC1100SS/H | |
工作表 | 工作台尺寸 | 毫米 | 750×420 | 1000×520 | 1100×520 | 1100×600 |
最大限度。工作台装载 | 公斤 | 350 | 650 | 750 | 750 | |
轴行程 | 轴行程X/Y/Z | 毫米 | 650/420/500 | 850/520/560 | 1000/520/560 | 1000/600/560 |
主轴端子至工作台 | 毫米 | 120～620 | 150～710 | 150～710 | 150～710 | |
主轴中心至立柱导轨 | 毫米 | 485 | 580 | 590 | 660 | |
迅速的 旅行 | 轴快速行程X/Y/Z | 米/分钟 | 40/40/30 | 36/36/36 | 36/36/30 | 36/36/30 |
主轴 | 主轴电机功率 | 千瓦 | 5.5/7.5 | 7.5/11 11/15 | 7.5/11 11/15 | 7.5/11 11/15 |
最大限度。主轴转速 | 转速 | 10000(腰带) | 8000(带) | 8000(带) | 8000(带) | |
主轴锥度 | - | 7:24锥度NO.40 | 7:24锥度NO.40 | 7:24锥度NO.40 [7:24锥度50号] | 7:24锥度NO.40 [7:24锥度50号] | |
主轴温度控制 | - | 油冷却机 | [油冷却机] | [油冷却机] | [油冷却机] | |
工具 杂志 | 工具数量 | 个人电脑 | 20 | 24 | 24 | 24 |
刀柄 | - | MAS403 BT40 | MAS403 BT40 | MAS403 BT40 | MAS403 BT40 | |
拉钉 | - | MAS403 P40T-1 | MAS403 P40T-1 | MAS403 P40T-1 | MAS403 P40T-1 | |
最大限度。刀具直径/长度/重量 | 毫米/毫米/公斤 | Φ80/300/8 | Φ80/300/8 | Φ80/300/8 | Φ80/300/8 | |
加工能力 | 换刀时间（TT） | s | 1.7 | 1.8 | 1.8 | 1.8 |
钻孔（正火低碳钢） | 毫米 | Φ30 | Φ40 | Φ40 | Φ40 | |
攻丝（正火低碳钢） | 毫米 | M16 | M20 | M20 | M20 | |
铣削（正火低碳钢） | 立方厘米/分钟 | 150 | 200 | 200 | 200 | |
其他的 | 自动排屑机 | - | 后部[侧向] | 后部[侧向] | 后部[侧向] | 后部[侧向] |
自动润滑系统 | - | 标准 | 标准 | 标准 | 标准 | |
电气柜空调 | - | 选项 | 选项 | 选项 | 选项 | |
准确性 | 定位精度(X/Y/Z) | 毫米 | 0.008 | 0.008 | 0.008 | 0.008 |
重复精度(X/Y/Z) | 毫米 | 0.005 | 0.005 | 0.005 | 0.005 | |
数控控制器 | - | 纽威发那科【西门子、三菱】 纽威发那科【西门子、三菱】 | ||||
其他的 | 通用电源 | 千伏安 | 20 | 25 | 25 | 25 |
空气流量（L/min)/压力(bar) | - | 280/6～8 | 280/6～8 | 280/6～8 | 280/6～8 | |
机器重量 | 公斤 | 3800 | 5600 | 6500 | 6800 | |
机器尺寸（长×宽×高） | 毫米 | 2130×2740×2660 | 2530×2900×2880 | 2810×3020×3160 | 4350×2650×3140 | |
物品 | 单元 | VM1200S/ | VM1400S/H | VM1500S/H | VM1700S/H | VM1800S/H | |
工作表 | 工作台尺寸 | 毫米 | 1200×600 | 1400×700 | 1500×800 | 1700×800 | 1800×800 |
最大限度。工作台装载 | 公斤 | 800 | 1100 | 1250 | 1500 | 1750 | |
轴行程 | 轴行程X/Y/Z | 毫米 | 1050/600/600 | 1300/700/700 | 1350/800/680 | 1500/800/680 | 1700/850/700 |
主轴端子至工作台 | 毫米 | 140～740 | 120～820 | 150～830 | 150～830 | 140～840 | |
主轴中心至立柱导轨 | 毫米 | 649 | 773 | 868 | 868 | 900 | |
迅速的 旅行 | 轴快速行程X/Y/Z | 米/分钟 | 30/30/24[36/36/30] | 24/24/20(S) 30/30/24(周日） | 24/24/20(S) 36/36/24(周日） | 24/24/20(S) 30/30/24(周日） | 2020年24月24日 |
主轴 | 主轴电机功率 | 千瓦 | 7.5/11 11/15 | 11/15 | 15/18.5 | 15/18.5 | 15/18.5 |
最大限度。主轴转速 | 转速 | 8000(带) | 8000(带) | 6000(带) | 6000(带) | 6000(带) | |
主轴锥度 | - | 7:24锥度NO.40 [7:24锥度50号] | 7:24锥度NO.40 [7:24锥度50号] | 7:24锥度NO.50 | 7:24锥度NO.50 | 7:24锥度NO.50 | |
主轴温度控制 | - | [油冷却机] | [油冷却机] | 油冷却机 | 油冷却机 | 油冷却机 | |
工具 杂志 | 工具数量 | 个人电脑 | 24 | 24 | 24 | 24 | 24 |
刀柄 | - | MAS403 BT40 | MAS403 BT40 | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 | |
拉钉 | - | MAS403 P40T-1 | MAS403 P40T-1 | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | |
最大限度。刀具直径/长度/重量 | 毫米/毫米/公斤 | Φ80/300/8 | Φ80/300/8 | Φ110/350/15 | Φ110/350/15 | Φ110/350/15 | |
加工能力 | 换刀时间（TT） | s | 1.8 | 1.8 | 2.5 | 2.5 | 2.5 |
钻孔（正火低碳钢） | 毫米 | Φ45 | Φ45 | Φ50 | Φ50 | Φ50 | |
攻丝（正火低碳钢） | 毫米 | M24 | M24 | M30 | M30 | M30 | |
铣削（正火低碳钢） | 立方厘米/分钟 | 250 | 250 | 300 | 300 | 300 | |
其他的 | 自动排屑机 | - | 横行 | 横行 | 横行 | 横行 | 横行 |
自动润滑系统 | - | 标准 | 标准 | 标准 | 标准 | 标准 | |
电气柜空调 | - | 选项 | 选项 | 选项 | 选项 | 选项 | |
准确性 | 定位精度(X/Y/Z) | 毫米 | 0.008 | 0.012/0.010/0.010 | 0.012/0.010/0.010 | 0.012/0.010/0.010 | 0.012/0.010/0.010 |
重复精度(X/Y/Z) | 毫米 | 0.005 | 0.008/0.006/0.006 | 0.008/0.006/0.006 | 0.008/0.006/0.006 | 0.008/0.006/0.006 | |
数控控制器 | - | ||||||
其他的 | 通用电源 | 千伏安 | 35 | 35 | 40 | 40 | 40 |
空气流量（L/min)/压力(bar) | - | 280/6～8 | 280/6～8 | 280/6～8 | 280/6～8 | 280/6～8 | |
机器重量 | 公斤 | 7200 | 9500 | 11000 | 13000 | 14200 | |
机器尺寸（长×宽×高） | 毫米 | 4350×2650×3140 | 4500×2950×3280 | 5000×3150×3650 | 5350×3100×3650 | 5750×3200×3650 | |
VMC1000S/H 处理能力
主轴功率扭矩图
