介绍
范围
参数可定制
立式车床可配C轴
物品 | 单元 | CK5225 | CK5235 | CK5240 | CK5250 |
最大限度。车削直径 | 毫米 | 2500 | 3500 | 4000 | 5000 |
最大限度。工件高度 | 毫米 | 1600/2000/2200 | 1600/2000/2200 | 1600/2000/2500 | 2500/3000/4000 |
工作台直径 | 毫米 | 2250 | 2850 | 3150 | 4500 |
最大限度。工作台重量 | t | 10/16 | 10/16/20/32 | 10/16/32 /40/50/63 | 32/40/50 /63150 |
工作台旋转步距 | 无级 | 无级 | 无级 | 无级 | |
工作台转速 | 转/分 | 2~63 | 2~63 | 2~63 | 0.32~32 |
最大限度。工作台扭矩 | KN | 63 | 63 | 63 | 150 |
最大限度。刀架回转扭矩 | KN | 53 | 53 | 53 | 63 |
正确的刀具进给范围 | 毫米/分钟 | 0.25~90 | 0.25~90 | 0.25~90 | 0.10~500 |
右刀架快速移动 | 毫米/分钟 | 1550 | 1550 | 1550 | 4000 |
左刀架快速移动 | 毫米/分钟 | 5000 | 5000 | 5000 | 4000 |
左刀架进给范围 | 毫米/分钟 | 1-2000年 | 1-2000年 | 1-2000年 | 0.10~500 |
刀架回转角度 | ±30° | ±30° | ±30° | - | |
工具部分 | 毫米 | 40×50 | 40×50 | 40×50 | 280x280 |
滑枕部分 | 毫米 | - | - | - | - |
横梁行程 | 毫米 | 1250/1650/1850 | 1250/1650/1850 /2150/2800 | 1250/1650/1850/ 2150/2800/3500 | 2150/2800/3000 /4500 |
横梁升降速度 | 毫米/分钟 | 350 | 350 | 350 | 410 |
主电机功率 | 千瓦 | 55 | 55 | 55 | 75/90 |
重量 | t | 41 | 45 | 47 | 200 |
物品 | 单元 | CK5263 | CK5280 | CK52100 | CK52125 |
最大限度。车削直径 | 毫米 | 6300 | 8000 | 10000 | 12500 |
最大限度。工件高度 | 毫米 | 2500/3000/4000 | 3500/4000/5000 | 4000/5000/6000 | 4000/5000/6000 |
工作台直径 | 毫米 | 5700 | 7100 | 7500 | 7500 |
最大限度。工作台重量 | t | 63/80/100/150 | 100/125/150 | 150/250 | 250 |
工作台旋转步距 | 无级 | 无级 | 无级 | 无级 | |
工作台转速 | 转/分 | 0.32~32 | 0.32~32 | 0.2~20 | 0.16～16 |
最大限度。工作台扭矩 | KN | 150 | 150 | 640 | 640 |
最大限度。刀架回转扭矩 | KN | 63 | 63 | 125 | |
正确的刀具进给范围 | 毫米/分钟 | 0.10~500 | 0.10~500 | - | 0.10~500 |
右刀架快速移动 | 毫米/分钟 | 4000 | 4000 | 4000 | 4000 |
左刀架快速移动 | 毫米/分钟 | 4000 | 4000 | 4000 | 4000 |
左刀架进给范围 | 毫米/分钟 | 0.10~500 | 0.10~500 | - | 0.10~1000 |
刀架回转角度 | - | - | - | - | |
工具部分 | 毫米 | 280x280 | 280x280 | 80x80 | 100x100（最大） |
滑枕部分 | 毫米 | - | - | 320x320 | 400x400 |
横梁行程 | 毫米 | 3000/3500/4500 | 3000/3500/4500 /5000 | 3250/3750/4500 /5000 | 4000/4500/5000 |
横梁升降速度 | 毫米/分钟 | 410 | 410 | 300 | 300 |
主电机功率 | 千瓦 | 90 | 90/132 | 132 | 132 |
重量 | t | 215 | - | - | 465 |

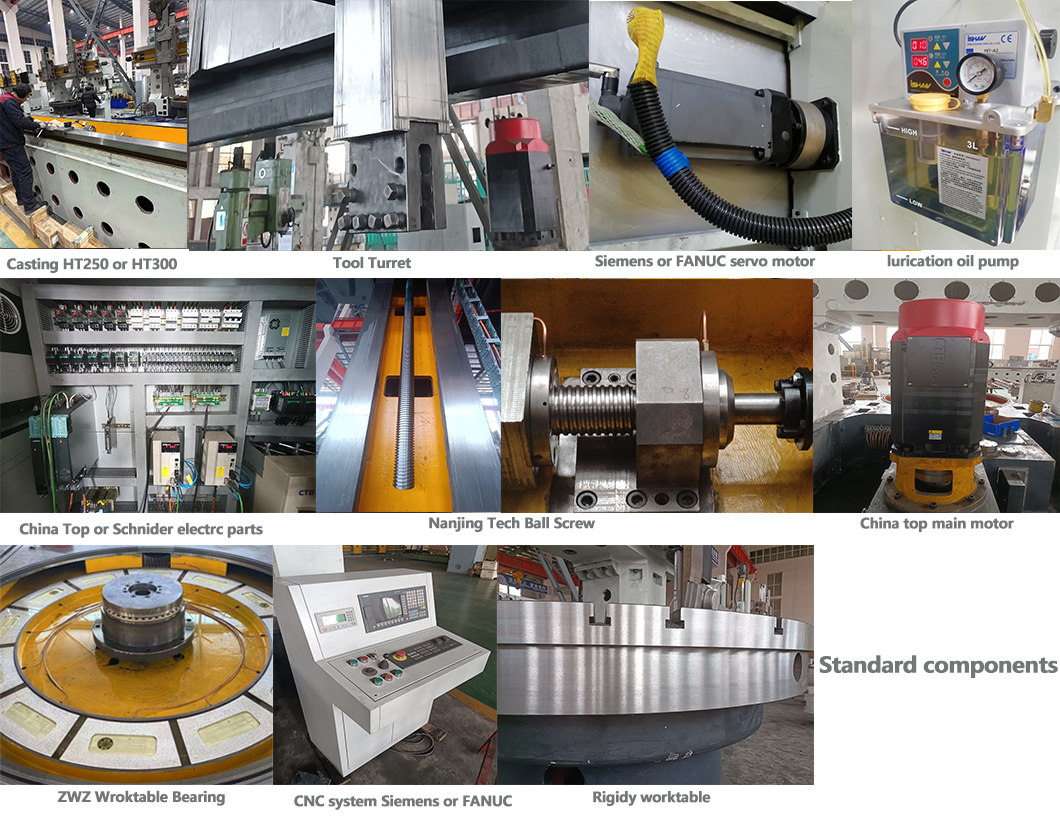

产品优势
1. 齿轮箱
数控双柱立式车床采用40Cr材质齿轮经高频淬火处理，硬度达到HRC40-45
2. 供料系统
进给系统（X轴、Z轴）由交流伺服电机驱动。
3. 床
床身为整体结构，材质采用高强度低应力铸铁，并采取有效的减振措施。
4、龙门架
横梁导轨采用高硬度、淬火硬导轨，适合强力切削
5. 横梁
横梁、立柱导轨接触面粘贴PTFE耐磨导轨软带，摩擦系数小
6、工作台
数控立式车床具有整个工作台热对称部分，主传动机构安装在工作台底座和床身上。
7、数控系统
数控系统采用西门子或发那科。可实现XZC轴数字控制和两轴联动。
常问问题
问: 机器质量如何保证？
答: (1) 机器的关键部件来自中国顶级或世界知名制造商，如轴承、液压系统、丝杠。
(2)加工设备从美国、欧洲或中国顶级制造商进口
(3)德国、美国进口检测设备。
(4)我们拥有专业的设计团队，采用2D和3D设计方法。
(5)我们拥有专业的生产团队
问: 我们可以为您做 OEM 吗？
答：是的
问: 我可以根据客户的需求改变电压吗？
答：是的
问：预验收
A: (1)欢迎您莅临考察
(2)拍摄检测录像并提供检测报告
问：安装和培训：
答：安装：
(1)拥有一支高技能、高素质的安装调试队伍；
（2）机床发货前主动向客户提供机床安装时客户需要准备的物料清单；
(3)工程人员现场安装机器并进行培训
(4)整机发货时提供安装指南和安装视频
(5)可与您连线实时视频指导客户安装
(6)为海星机械培训提供及时、专业的安装调试服务
(7)安装完毕后，指导用户如何正确使用机器。
(8)提供用户手册。
