介绍

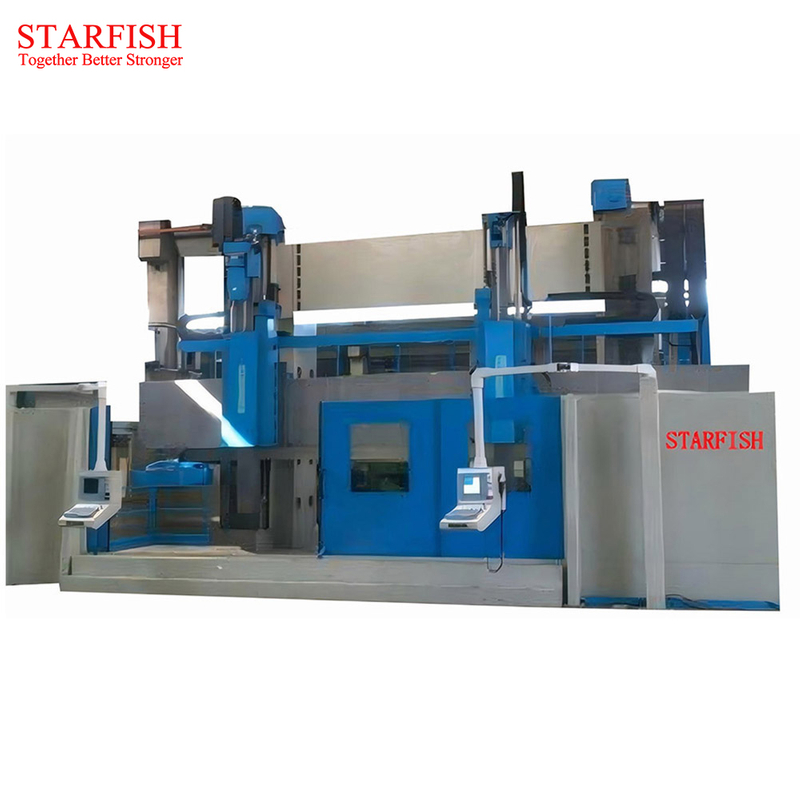

CXK52系列双柱立式车铣床是我公司吸收当代先进设计制造技术,采用有限元分析计算和优化设计方法,执行国家最新精度标准,配置国内外先进功能部件,实现强力切削在结构性能、机床动静刚度高、运动安全可靠、使用寿命长、加工效率高的高科技机电一体化机床方面。
这种大型动力刀具立式车床有1个主轴(铣削主轴),三轴或五轴,
用于高效率 CNC 带 c 轴的立式车床,用于车削、铣削、钻孔、镗孔、攻丝。
范围
参数可定制
物品 | 单元 | CXK5225 | CXK5235 | CXK5240 | CXK5250 |
最大限度。工作台直径 | 毫米 | 2500 | 3500 | 4000 | 5000 |
最大限度。工件高度 | 毫米 | 1600/2000/2200 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/4000 |
工作台直径 | 毫米 | 2250 | 2850 | 3150 | 4500 |
最大限度。工作台重量 | t | 10/16 | 10/16/20/32 | 10/16/32 /40/50/63 | 32/40/50 /63150 |
工作台旋转步距 | 无级 | 无级 | 无级 | 无级 | |
工作台转速 | 转/分 | 2~63 | 2~63 | 2~63 | 0.32~32 |
最大限度。工作台扭矩 | 千牛·米 | 63 | 63 | 63 | 150 |
主电机功率 | 千瓦 | 55 | 55 | 55 | 75/90 |
重量 | t | 41 | 45 | 47 | 200 |
物品 | 单元 | CXK5263 | CXK5280 | CXK52100 | CXK52125 |
最大限度。工作台直径 | 毫米 | 6300 | 8000 | 10000 | 12500 |
最大限度。工件高度 | 毫米 | 3500/4000/5000 | 3500/4000/5000 | 4000/5000/6000 | 4000/5000/6000 |
工作台直径 | 毫米 | 5700 | 7100 | 7500 | 7500 |
最大限度。工作台重量 | t | 63/80/100/150 | 100/125/150 | 150/250 | 250 |
工作台旋转步距 | 无级 | 无级 | 无级 | 无级 | |
工作台转速 | 转/分 | 0.32~32 | 0.32~32 | 0.2~20 | 0.16~16 |
最大限度。工作台扭矩 | 千牛·米 | 150 | 150 | 640 | 640 |
主电机功率 | 千瓦 | 90 | 90/132 | 132 | 132 |
重量 | t | 215 | - | - | 465 |

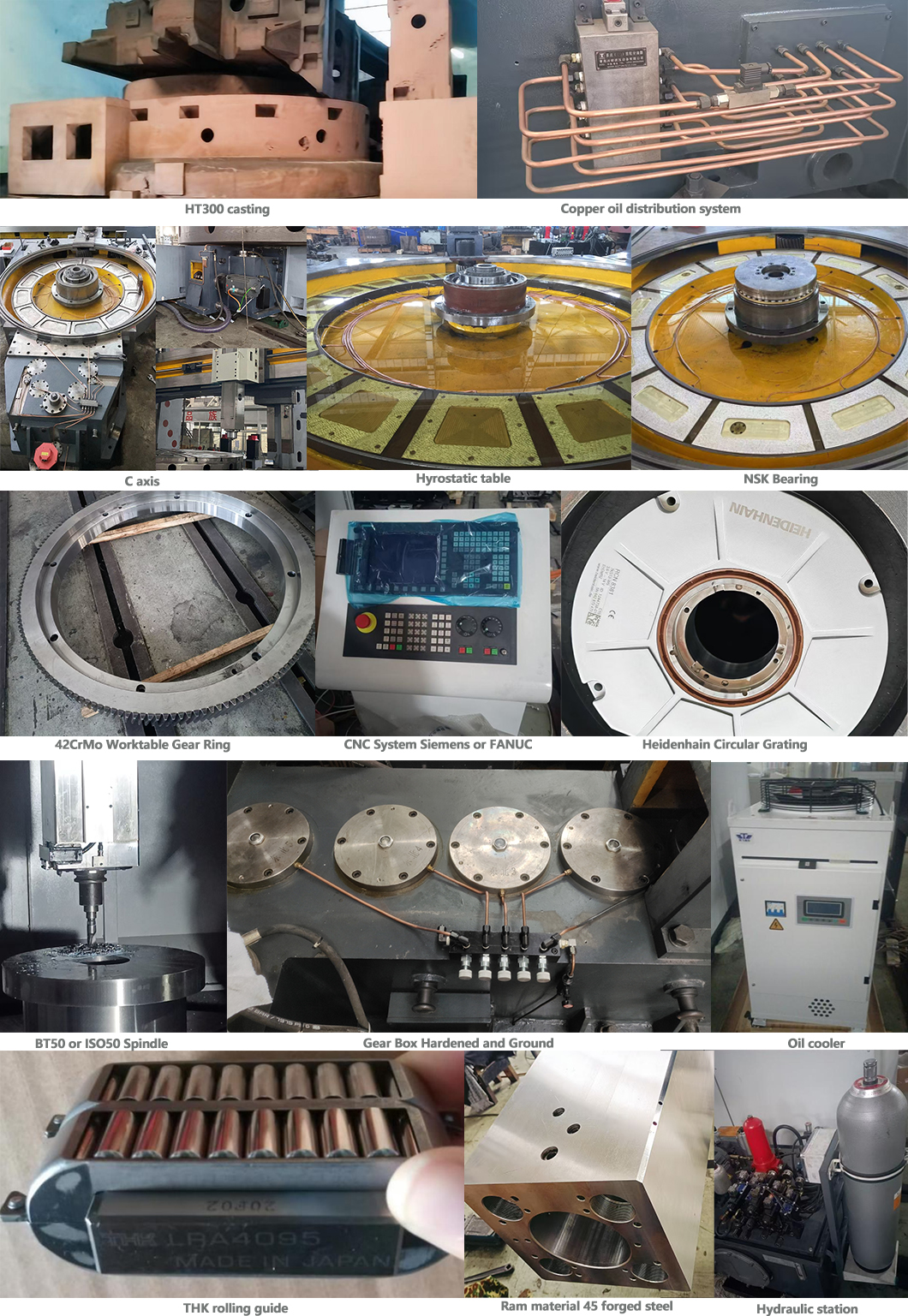

产品优势
1、龙门架
龙门架由左立柱、右立柱、连接梁、工作台等组成,龙门架用动力刀具与重型立式车床基础连接封闭对称框架;采用高强度低应力铸铁,具有足够的刚性和强度,保证立式车床精度的长期保持性和稳定性。
2. 横梁
横梁置于立柱前方,由双轴伸交流电机驱动,通过齿轮、蜗轮、丝杠传动,使横梁在立柱上垂直移动
3、工作台采用
定轴式短轴结构。大型立车主轴上安装一组高精度(P5)双列短圆柱滚子轴承。
4. 立式刀架
本设备配备刀柄,为数控车铣刀柄。
产品用途
大型双柱立式车铣床适用于高速钢、硬质合金、陶瓷刀具,对各种黑色金属、有色金属及部分非金属材料零件进行粗、精加工,可完成各种车削加工。内外圆柱面、内外圆锥面、端面、切槽、公制螺纹及回转面等加工。
常问问题
问: 机器质量如何保证?
答:(1)机器的关键部件均来自中国顶级或世界知名制造商,如轴承、液压系统、丝杠等。
(2)美国、欧洲、中国顶级制造商进口加工设备
(3)德国、美国进口检测设备。
(4)我们拥有专业的设计团队,采用2D和3D设计方法。
(5)我们拥有专业的生产团队
问: 我们可以为您做 OEM 吗?
答:是的
问: 我可以根据客户的需求改变电压吗?
答:是的
问:预验收
A: (1)欢迎您莅临考察
(2)拍摄检测录像并提供检测报告
问:安装和培训:
答:安装:
(1)拥有一支高技能、高素质的安装调试队伍;
(2)机床发货前主动向客户提供机床安装时客户需要准备的物料清单;
(3)工程人员现场安装机器并进行培训
(4)整机发货时提供安装指南和安装视频
(5)可与您连线现场视频指导客户安装
(6)为海星机械培训提供及时、专业的安装调试服务
(7)安装完毕后,指导用户正确使用机器。
(8)提供用户手册。
