特征

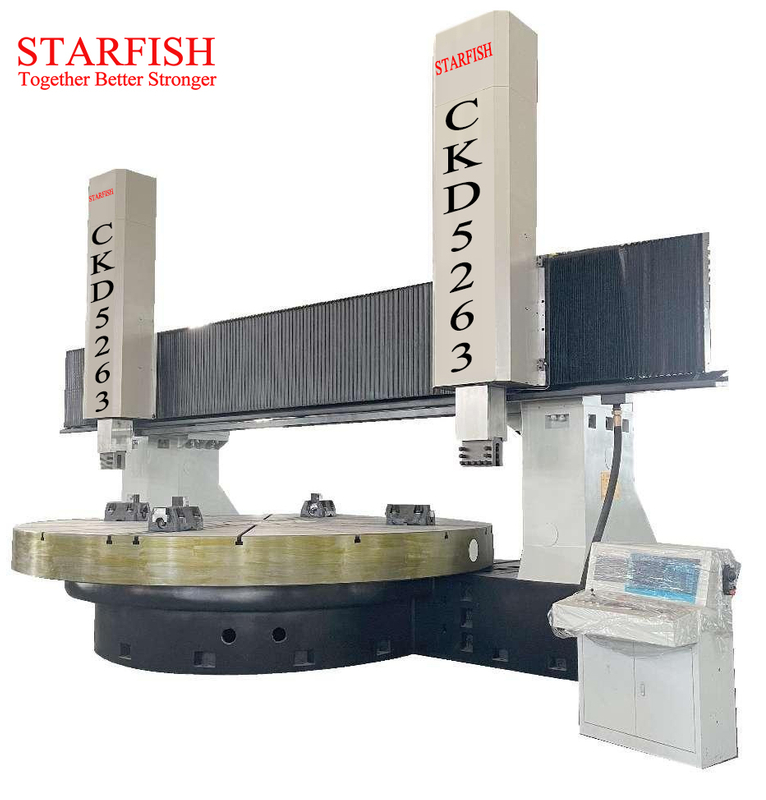

1。此系列双垂直炮塔CNC车床适合内部和外部转弯,内部和外部锥度,朝向,插槽,线,轮廓表面转动等。
2。主轴驱动器通过16个步骤的速度更换单元采用伺服电机,以使工作表实现无步速调节。
3.饲料系统采用AC伺服电动机驱动螺纹螺丝式齿轮盒。
4。拖轴饲料系统所有均采用铅螺丝,两端固定和prestretchch,高级高刚性。
5。双垂直炮塔CNC车床采用西门子,武努克系统和伺服电机
规格
垂直车床可以配备C轴
物品 | 单元 | CK5225 | CK5235 | CK5240 | CK5250 | CK5263 | CK5280 | CK52100 | CK52125 | CA52160 |
最大限度。转向直径 | 毫米 | 2500 | 3500 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 |
最大限度。工件高度 | 毫米 | 1600/2000 /2200 | 1600/2000/ 2200 | 1600/2000/ 2200 | 4000 | 4000 | 4000 | 4000 | 5500 | 10000 |
直径 | 毫米 | 2250 | 2850 | 3150 | 4500 | 5700 | 7100 | 7500 | 7500 | 5500 /6000/7000 |
最大限度。可工作的重量 | t | 10/16 | 10/16/20/32 | 10/16/32 /40/50/63 | 32/40/50 /63150 | 63/80 /100/150 | 100/125/150 | 150/250 | 250 | 400 |
可工作的旋转步骤 | 毫无根据 | 毫无根据 | 毫无根据 | 毫无根据 | 毫无根据 | 毫无根据 | 毫无根据 | 毫无根据 | ||
可工作的旋转速度 | r/min | 2〜63 | 2〜63 | 2〜63 | 0.32〜32 | 0.32〜32 | 0.32〜32 | 0.2〜20 | 0.16 ~16 | 0.1-10 |
最大限度。可工作的扭矩 | kn·m | 63 | 63 | 63 | 150 | 150 | 150 | 640 | 640 | 1000 |
最大限度。扭矩扭矩 | kn | 53 | 53 | 53 | 63 | 63 | 63 | 125 | - | |
正确的工具进料范围 | mm/min | 0.25〜90 | 0.25〜90 | 0.25〜90 | 0.10〜500 | 0.10〜500 | 0.10〜500 | - | 0.10〜500 | - |
右工具快速移动 | mm/min | 1550 | 1550 | 1550 | 4000 | 4000 | 4000 | 4000 | 4000 | - |
左工具快速移动 | mm/min | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 4000 | 4000 | - |
左工具后进料范围 | mm/min | 1-2000 | 1-2000 | 1-2000 | 0.10〜500 | 0.10〜500 | 0.10〜500 | - | 0.10〜1000 | - |
工具柱的挥杆角 | ±30º | ±30º | ±30º | - | - | - | - | - | - | |
工具部分 | 毫米 | 40×50 | 40×50 | 40×50 | 280x280 | 280x280 | 280x280 | 80x80 | 100x100(最大) | - |
RAM部分 | 毫米 | - | - | - | - | - | - | 320x320 | 400x400 | 400/500 |
光束行驶 | 毫米 | 1250/1650/1850 | 1250/1650/1850/2150/2800 | 1250/1650/1850/2150/2800/3500 | 2150/2800/3000/4500 | 3000/3500/4500 | 3000/3500/4500/5000 | 3250/3750/4500/5000 | 4000/4500/5000 | 4000/5000/5500 |
梁提升速度 | mm/min | 350 | 350 | 350 | 410 | 410 | 410 | 300 | 300 | |
主电机功率 | KW | 55 | 55 | 55 | 75/90 | 90 | 90/132 | 132 | 132 | 160 |
重量 | t | 41 | 45 | 47 | 200 | 215 | - | - | 465 |
