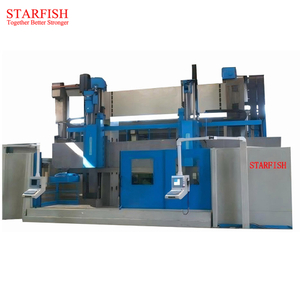

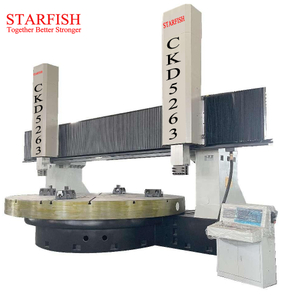

CK系列大型立式转塔车床的应用
该双柱大型立式转塔车床适用于高速钢、硬质合金和陶瓷刀具。可对各种黑色金属、有色金属及部分非金属材料零件进行粗、精加工。可完成车削内外圆柱面、内外圆锥面、端面以及切槽、公制、英制螺纹、回转面等切削加工。
CK系列大型立式转塔车床特点
(1)底座、工作台、横梁、滑枕等大型零件均采用高强度、磨削性好的灰口铸铁，经回火、烧制消除内应力，不变形。
床身导轨、横梁、滑枕等导轨表面均采用手工刮削、接地，接触面良好，精度高。横梁两点液压锁定，耗刀量大，不颤抖。
(2)大型立式转塔车床进给采用交流伺服电机和滚珠丝杠传动，十字头直刀架配有封闭式护盖，增加了机床的安全性和舒适性。
立车主传动采用交流电机驱动，工作台调速范围通过16级主轴变速机构实现。
(3)采用大梁和双螺杆使横梁沿左右柱轨移动。机床左右立柱及连梁采用高强度、低应力铸铁材料，使机床具有更大的强度和更高的刚性。经过时效处理，消除应力，保证机床精度。
(4)横梁采用高强度、低应力铸铁制成，具有足够的刚性和强度，保证机器的精度。梁、柱轨接触面粘贴PTFE耐磨轨软带，摩擦系数小，大大延长使用寿命。
产品规格
立式车床可配C轴
物品 | 单元 | CK5225 | CK5235 | CK5240 | CK5250 | CK5263 | CK5280 | CK52100 | CK52125 |
最大限度。车削直径 | 毫米 | 2500 | 3500 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 |
最大限度。工件高度 | 毫米 | 1600/2000 /2200 | 1600/2000/ 2200 | 1600/2000/ 2200 | 4000 | 4000 | 4000 | 4000 | 5500 |
工作台直径 | 毫米 | 2250 | 2850 | 3150 | 4500 | 5700 | 7100 | 7500 | 7500 |
最大限度。工作台重量 | t | 10/16 | 10/16/20/32 | 10/16/32 /40/50/63 | 32/40/50 /63150 | 63/80 /100/150 | 100/125/150 | 150/250 | 250 |
工作台旋转步距 | 无级 | 无级 | 无级 | 无级 | 无级 | 无级 | 无级 | 无级 | |
工作台转速 | 转/分 | 2~63 | 2~63 | 2~63 | 0.32~32 | 0.32~32 | 0.32~32 | 0.2~20 | 0.16～16 |
最大限度。工作台扭矩 | 千牛·米 | 63 | 63 | 63 | 150 | 150 | 150 | 640 | 640 |
最大限度。刀架回转扭矩 | KN | 53 | 53 | 53 | 63 | 63 | 63 | 125 | |
正确的刀具进给范围 | 毫米/分钟 | 0.25~90 | 0.25~90 | 0.25~90 | 0.10~500 | 0.10~500 | 0.10~500 | - | 0.10~500 |
右刀架快速移动 | 毫米/分钟 | 1550 | 1550 | 1550 | 4000 | 4000 | 4000 | 4000 | 4000 |
左刀架快速移动 | 毫米/分钟 | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 4000 | 4000 |
左刀架进给范围 | 毫米/分钟 | 1-2000年 | 1-2000年 | 1-2000年 | 0.10~500 | 0.10~500 | 0.10~500 | - | 0.10~1000 |
刀架回转角度 | ±30° | ±30° | ±30° | - | - | - | - | - | |
工具部分 | 毫米 | 40×50 | 40×50 | 40×50 | 280x280 | 280x280 | 280x280 | 80x80 | 100x100（最大） |
滑枕部分 | 毫米 | - | - | - | - | - | - | 320x320 | 400x400 |
横梁行程 | 毫米 | 1250/1650/ 1850 | 1250/1650/1850/ 2150/2800 | 1250/1650/1850/ 2150/2800/3500 | 2150/2800/ 3000/4500 | 3000/3500/ 4500 | 3000/3500/ 4500/5000 | 3250/3750/ 4500/5000 | 4000/4500/ 5000 |
横梁升降速度 | 毫米/分钟 | 350 | 350 | 350 | 410 | 410 | 410 | 300 | 300 |
主电机功率 | 千瓦 | 55 | 55 | 55 | 75/90 | 90 | 90/132 | 132 | 132 |
重量 | t | 41 | 45 | 47 | 200 | 215 | - | - | 465 |
工作流程
工件
CNC VTL 擅长加工更难、更好的工件。
这些机器多年来一直致力于风电零部件。
零件更大，加工更稳定，双刀塔立式车床客户
顾客
可提供多种尺寸，满足各种尺寸工件
