操作垂直加工中心的分步指南

您可以按照简单的步骤使用垂直加工中心。首先，您设置了机器。接下来，您对其进行编程。始终考虑安全。在每一步都观看您的工作。这使您安全。它还可以帮助您制作准确的零件。许多公司选择垂直加工中心，因为它们很灵活。这些机器的销量远远超过水平加工中心：

保持小心，因为伤害可能比您想象的要多：

慢慢遵循每个步骤。当您使用这些强大的机器时，您会感到更加确定。

关键要点

• 始终始终 佩戴正确的PPE并保持您的区域整洁，这有助于阻止事故并防止人们受伤。 将安全性放在首位。

• 逐步设置垂直加工中心。良好的设置确保机器工作正常并降低错误。

• 在开始真实加工之前进行干燥。该测试可帮助您在程序中找到问题，并确保一切正常。

• 经常检查并照顾 您的机器零件，例如冷却液级别和工具形状。这有助于您的机器运行良好，并且可以使用更长的时间。

• 写下您的步骤和工作期间的任何更改。良好的记录有助于使未来的工作更好，并更快地解决问题。

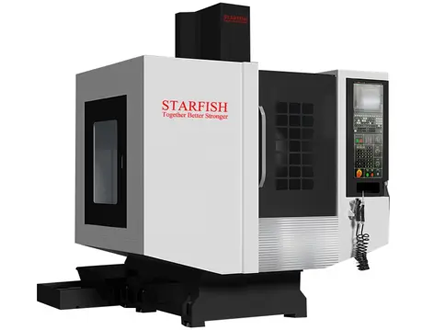

垂直加工中心概述

什么是垂直加工中心

您可能会问为什么今天 垂直加工中心 如此重要。它就像许多工厂中的主要工具。垂直加工中心是一台强大的机器。它使用计算机控件切割和塑造金属或塑料零件。您将工件放在桌子上。主轴上下移动以从顶部切割。这就是垂直加工中心的工作方式。

您使用CNC控制系统运行机器。机器以三种主要方式移动：

• X轴向左和向右。

• Y轴前后移动。

• Z轴上和向下移动。

此设置使您可以很好地控制每个切割。这就是为什么CNC垂直加工中心可以完成需要非常紧密测量的工作的原因。许多行业使用这些机器，因为它们在许多工作中工作，并帮助更快地制造零件。

以下是一些常见方式： 人们使用 垂直加工中心的

关键功能

当您查看CNC垂直加工中心时，您会看到一些特殊功能。主轴上下站立。这使您可以从上方切入材料。该设计使机器比水平机器更小，更容易在狭窄的空间中贴合。

您将获得有用的自动化，例如自动工具更换器和冷却液系统。这些节省了时间，并在制作许多零件时使零件保持凉爽。 CNC控件可让您轻松制作硬形状和图案。

以下是一些重要的特征：

随着技术的发展，您将看到更多用于垂直加工中心的用途。使用合适的机器，您几乎可以在制造业中完成任何工作。

VMC组件

当您查看 垂直加工中心的组件时，您会看到每个部分如何一起工作以使机器功能强大而精确。让我们分解您每天使用的主要部分。

框架和结构

该框架赋予了机器的强度。您想要一个坚实的框架，因为它在切割时会保持一切稳定。稳定非常重要。如果框架摇晃，您的零件就不会正确。框架和结构支持垂直加工中心的所有其他组件。这是将主轴，工作台和其他运动部件固定到位的骨干。

主轴和工具更换器

主轴以高速旋转切割工具。它遵循垂直加工中心的工作原理上下移动。您可以快速将工具与自动工具更换器交换。这些节省了时间，并帮助您更有效地工作。这是工具更换器提高您的工作流程的方式：

• 您会提高生产率，因为工具更换很快就会发生。这意味着更少的等待和更多的制作。

• 自动化减少了错误。您每次都会获得相同的结果。

• 您可以节省金钱和时间。该机器可以减少您的努力。

控制面板

您可以从控制面板中控制整个机器。就像手术的大脑一样。检查每个部分的作用：

可工作的

可工作的是您放置材料的地方。您想要一张可以处理大零件的桌子。垂直加工中心的大多数桌子范围为1到2米，但有些桌子高达4米。该表向三个方向移动：左右（x），前后（y）和上下（z）。这种运动使您可以灵活地制作许多不同的部分。一张坚固的表增加了您的设置的稳定性。

冷却液系统

剪切时冷却液系统可以使情况保持冷静。切金属会产生很多热量。如果情况变得太热，您的工具会磨损更快，并且零件会失去准确性。冷却液系统会去除热量，保持温度稳定，并帮助您的工具持续更长的时间。它还有助于控制芯片并保持切割清洁。您会获得更好的精度，而过热的问题更少。

提示：启动之前，请务必检查冷却液水平。良好的冷却液流量意味着更好的结果和更长的工具寿命。

垂直加工中心的组件共同起作用，为您提供 准确性，速度和可靠性。当您了解每个部分时，您可以更自信地使用计算机。

准备和安全

在使用垂直加工中心之前，您必须 准备好。做好准备有助于您避免错误并保护您免受伤害。让我们看看您在打开机器之前应该做什么。

PPE

您始终需要佩戴正确的 个人防护设备（PPE） 。 PPE可以保护您免受飞行芯片，锋利的边缘和热表面的影响。这是一个简单的指南：

提示： 拉回头发，不要穿松散的衣服，然后脱下珠宝。这些步骤有助于停止事故。

机器检查

在使用之前，每次检查机器。这可以帮助您及早发现问题，并使机器保持良好的效果。这是要检查的主要内容：

一些问题是润滑不良，主轴故障和工具更换器问题。如果您看到问题，请在开始之前对其进行修复。

工作区设置

一个干净，安全的工作区可帮助您更好，更快地工作。这里有一些很好的提示：

工作时呆在机器上。保持桌子远离工具和混乱。这些习惯可以帮助您保持安全并做得更好。

机器设置

电源打开

准备好机器的情况首先要以正确的方式为其供电。您想保持安全并避免错误。这是一个逐步指南，可以帮助您：

1. 穿上工作服。现在跳过手套。确保您的工作区很干净。

2. 阅读您的手册。检查油水平。环顾四周，看看是否有人在机器上工作。

3. 首先连接主电源。之后，打开CNC电源。

4. 测试所有控制功能。开始之前，请先检查压力表。

5. 如果您失去电力，请立即关闭所有内容。在紧急情况下，点击停止按钮。

提示： 始终按照以下步骤顺序。这可以使您和您的机器安全。

系统检查

在开始任何工作之前，您需要检查一切是否有效。使用此表来确保您不会错过任何事情：

穿过每一行。如果发现问题，请在继续前进之前对其进行修复。这可以帮助您以后避免更大的问题。

参考点

您需要在开始切割之前设置一个参考点。此步骤告诉您的机器“零”在哪里。当您设置正确的参考点时，第一部分出现正确。如果您跳过了，您的剪裁可能会关闭。始终使用正确的测量工具检查您的设置。花点时间在这里为您节省了麻烦，并帮助您的垂直加工中心每次都可以制作准确的零件。

工具设置

工具选择

为您的工作选择合适的工具会有很大的不同。您想将工具与零件的材料和形状相匹配。如果使用错误的工具，则可能会破坏或破坏工件。选择工具时，您应该考虑以下一些事情：

1. 材料：某些工具与某些材料更好。例如，您需要铝的工具与钢的工具不同。

2. 精度：考虑一下您的零件需要多么精确。有些工作需要紧张的公差，因此您需要一个可以处理它的工具。

3. 零件大小和形状：确保您的工具适合零件的大小和形状。

您还应该查看以下要点：

• 工件材料和功能

• 生产量

• 机器容量

• 工具材料

提示： 始终检查机器的手册中的工具建议。这可以帮助您避免错误并保持机器运行良好。

安装

选择工具 后，您需要将其安装在主轴上。首先清洁工具固定器和主轴鼻子。污垢或芯片可能会引起问题。将工具握住并将其推入支架。收听点击或感觉到它锁定到位。使用右扳手拧紧刀具支架。永远不要使用太多的力。如果您感到抵抗力，请停下来检查碎屑。

这是用于工具安装的快速清单：

• 清洁工具和支架

• 直接插入工具

• 将其锁定到位

• 用正确的工具拧紧

抵消校准

偏移校准可帮助您的机器确切知道工具的尖端。如果您跳过此步骤，您的削减可能会关闭。使用工具设置器或量规块来测量工具长度。将值输入控制面板。在启动程序之前，请仔细检查您的电话号码。

如果您想要准确的零件，请始终 在更改每个工具后此步骤通过减少错误来节省您的时间和金钱。 校准偏移。

工件设置

加载中

您想以加载工件 正确的方式 ，以确保其安全并获得良好的结果。您可以使用几种标准方法。每个人都有自己的优势。这是一个快速看：

提示： 在开始之前，请务必检查您的工件是否平坦而紧绷。这可以帮助您避免错误和损坏。

固定

您需要在加工过程中保持工件稳定。正确的固定 装置也可以使您的零件 移动，即使在高速上也是如此。以下是一些常见的固定选项：

• T-Slot板 适用于大型或奇数零件。

• 墓碑 可让您一次加工许多零件，非常适合大型工作。

• 自定义固定装置 适合特殊形状，并确保其安全。

您可能还会在繁忙的商店中看到液压固定装置。这些都会使用流体压力来快速夹紧零件，每次都用相同的力夹住。气动装置使用空气进行快速设置，这在自动线上很方便。电装置使用电动机来精确控制，而磁性装置则无需付出太大的努力而使钢零件紧紧。

结盟

正确排队的工件是准确性的关键。您有几种方法可以做到这一点：

• 使用表盘指示灯或标记板检查零件的位置。

• 在将其夹紧之前，请在您的零件上绘制中心线或标记。

• 使用为您设置位置的特殊夹具或固定装置。

• 尝试削减测试并调整，直到获得所需的尺寸为止。

• 使用边缘查找器进行工具对齐，而不会留下痕迹。

• 保持机器校准，并经常检查磨损。

如果您花点时间对齐，您将获得更好的零件，浪费更少的材料。定期检查可帮助您保持机器的最高形状。

CNC垂直加工中心编程

基础

当您使用 CNC垂直加工中心时，您将使用程序控制机器。该程序告诉机器如何向不同的方向移动。您可以使主轴上下移动，向左和向右移动桌子，甚至切成圆圈。这称为多轴加工。您使用称为G-codes和M-codes的特殊代码来提供这些说明。每个代码都有工作。有些人快速移动工具，有些则启动主轴，而另一些则打开冷却液。

这是一张快速表，可帮助您查看一些常见代码：

您将这些代码用于许多作业，例如钻孔，敲击，轮廓铣削和精密铣削。可以 高精度的CNC垂直加工中心 遵循这些代码，以制作非常详细的零件。

程序加载

在开始加工过程之前，您需要将程序加载到垂直加工中心。有几种方法可以做到这一点：

1. 使用您的G代码文件插入USB驱动器。使用控制面板查找和加载程序。

2. 如果您的计算机连接到网络，则可以将程序从计算机直接发送到机器。

3. 对于较旧的机器，请使用RS-232电缆和特殊软件传输文件。

提示：始终仔细检查您在开始之前加载正确的程序。这可以帮助您避免错误。

工具路模拟

在切割任何真实材料之前，应运行工具路径模拟。此步骤显示机器将如何移动。您可以发现问题，例如工具击中零件或以错误的方式移动。模拟可以帮助您在造成损坏之前修复错误。您还可以更改速度和提要，以使工作更加顺畅并保存您的工具。

• 工具路径仿真可帮助您发现错误并避免崩溃。

• 您可以测试不同的设置以获得更好的结果。

• 您首先检查所有内容，节省时间和材料。

当您使用CNC垂直加工中心时，工具路径模拟使您的工作更安全，更准确。它可以帮助您从加工过程中获得最佳结果。

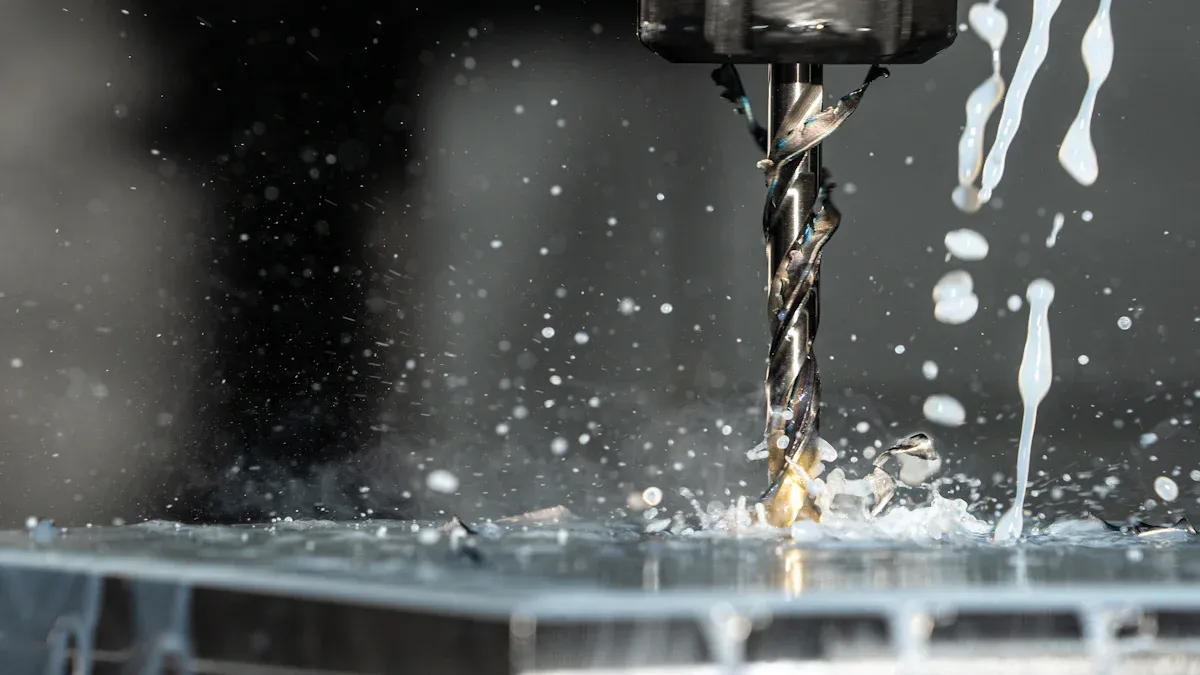

手术

干式运行

在开始切割任何材料之前，您应始终进行干燥的跑步。此步骤可以帮助您在错误问题之前捕获错误。可以将其视为CNC垂直加工中心的练习。您想确保按照计划的方式工作。

这是您进行干燥的方式：

1. 将CNC代码加载到计算机的内存中。

2. 使用控制面板运行程序。

3. 观看机器沿编程路径移动时，但没有触摸工件。

在此过程中，您可以发现几个问题：

• 您可能会注意到可能损坏机器的编程错误。

• 您可以查看工具路径是否正确，或者是否有东西看待。

• 您有机会检查所有参数均以正确的方式设置。

提示： 始终站在机器上，在干式运行期间密切注意。如果您看到任何奇怪的东西，请立即停止机器。现在解决问题现在可以节省您的时间和金钱。

加工周期

完成干燥的跑步后，一切看起来都不错，您就可以开始真正的加工周期。这是您的垂直加工中心显示其力量的地方。您可以加载工件，设置工具，然后按开始。该机器遵循您的程序进行切割，钻孔或铣削零件。

您想确保机器运行顺利。听任何奇怪的声音。注意振动或突然停止。如果您看到芯片正在建立，请清除它们。清除良好的芯片可以使您的工具保持清晰，并且零件清洁。

设定良好的加工周期可为您提供一致的准确性。您可以击中紧密的公差，并在每个部分上获得超高的精度。这就是您实现减少加工周期时间并提高商店的生产力的方式。当您使用CNC垂直加工中心时，您将获得可以信任的长期可靠性和加工精度。

如果您要持续使用机器，请始终按照正确的步骤操作。保持工作空间清洁，工具清晰。这可以帮助您每次获得最佳效果。

监视

您需要在机器运行时关注机器。监视可以帮助您及早遇到问题并确保您的安全。您可以通过多种方法来做到这一点。

您也可以使用摄像机实时观看加工过程。这使您可以看到机器内部发生的事情，而又不会太近。它可以确保您的安全，并帮助您在发生事故发生之前发现事故。

• 视频监视使您可以从远处跟踪过程。

• 您可以查看机器是否按计划工作。

• 如果出现问题，您可以快速反应。

每次工作中保持警惕。良好的监控可以帮助您确保零件完美，并可以安全。

故障排除

常见问题

使用垂直加工中心时，您可能会遇到问题。不用担心 - 大多数问题都有简单的修复。这是一张显示一些最 常见问题，导致它们以及您可以做什么的表：

如果发现问题，请停止机器并检查此表。您通常可以快速修理问题并重新工作。

调整

有时，您需要 进行小型更改 以保持机器运行良好。如果您看到零件的粗糙边缘，请尝试降低切割速度。当您听到奇怪的声音时，请检查松动的螺栓或磨损的零件。如果主轴变热，请查看油和冷却液。您可能需要添加更多或修复泄漏。

如果您的切口不在正确的位置，也可以调整工具偏移。使用控制面板输入新值。在重新开始之前，请务必仔细检查您的电话号码。

提示：写下您所做的任何更改。这可以帮助您记住什么有效和无效的方法。

紧急程序

即使您小心，也可能发生事故。如果出现问题，请保持冷静。立即点击紧急停止按钮。此按钮快速关闭机器。如果看到烟雾或火花，请远离机器。

如果您无法解决问题，请寻求帮助。切勿尝试自己修理电气零件。始终遵循您商店的安全规则。在附近保留灭火器和急救箱。

首先安全！您始终可以修复零件，但是您无法替代健康。

手术后

关闭

您完成了工作，所以现在该以正确的方式关闭垂直加工中心了。此步骤可确保您的机器安全并为下一个使用准备。这是一个简单的关闭清单：

1. 停止主轴，等待它完整停止。

2. 将桌子返回并主轴到他们的家庭位置。

3. 关闭冷却液系统。

4. 从主轴上卸下任何工具。

5. 向CNC控制面板供电。

6. 关闭主电源。

提示： 始终按顺序遵循关闭步骤。这有助于您避免损坏，并使机器保持最佳状态。

打扫

干净的机器 效果更好 ，持续更长的时间。每次工作后都应始终清理。这是您可以做的：

• 使用刷子或真空去除机器内部和机器内部的芯片。

• 用干净干燥的布擦拭表面。

• 检查任何剩余的冷却液或油，然后清理。

• 如果已满，则清空芯片托盘或料斗。

• 确保机器周围的区域保持整洁。

不要使用压缩空气在敏感零件附近吹芯片。这可以将污垢推到您不想要的地方。

文档

每次工作后， 您都需要保留良好的记录。这可以帮助您尽早跟踪机器使用和发现问题。这是您应该写下的：

• 工作编号和日期

• 使用的工具和任何更改

• 机器设置和偏移

• 您注意到的任何问题或错误

• 您执行的维护任务

您可以使用日志或数字表格。良好的文档使您的下一份工作更加容易，并帮助商店中的每个人都留在同一页面上。

保留记录似乎很无聊，但以后会节省您的时间和麻烦。

有效使用的提示

最佳实践

您想充分利用垂直加工中心。从每项工作的计划开始。在按开始之前，请仔细检查设置。保持工具清晰清洁。锋利的工具为您提供更好的零件并节省时间。使用适合每种材料的正确工具。如果您使用错误的人，则可能会破坏它或破坏您的部分。

以下是一些 最佳实践 ：

• 经常检查机器的校准。

• 保持工作空间清洁和井井有条。

• 运行之前，请先查看您的CNC程序。

• 记录您在工作中所做的任何更改。

• 如果您不确定，请寻求帮助。

提示：用户友好的操作使您的工作更加顺畅，并可以帮助您避免错误。

安全提醒

安全永远是第一位。绝不应该跳过 即使您感到匆忙，也戴上安全眼镜，然后绑住长发。开始之前，请删除珠宝。运行时留在机器附近。如果您看到一些奇怪的东西，请立即击中紧急停止。安全步骤。

这是一个快速的安全清单：

注意：您始终可以修复零件，但是无法修复丢失的手指。

持续改进

您总是可以更好地使用CNC垂直加工中心。尝试每周学习新的东西。观看其他人的工作方式并提出问题。记录有效的方法，什么无效。如果您犯了一个错误，请写下来并从中学习。

• 加入在线论坛或机械师团体。

• 参加简短的课程或观看培训视频。

• 与同事分享您的技巧。

• 保持有关新功能和技术的最新信息。

请记住，每个专家都最初是初学者。继续学习，您将掌握机器。

现在，您知道如何从头到尾操作垂直加工中心。始终先将安全性放置在开始之前，然后仔细检查设置。继续学习新提示，并关注加工中的更新。如果您想进一步走，请寻找在线课程或要求您的商店额外培训。您可以通过实践和好奇心掌握这些技能！

常问问题

您应该多久检查一次冷却液水平？

您应该 在每次工作之前低冷却液会导致过热和工具磨损。如果您在工作期间看到水平下降，请立即将其放在上面。 检查冷却液水平。

如果机器发出奇怪的声音，您该怎么办？

立即停止机器。聆听磨碎或敲门。检查是否有松动的零件或破旧的工具。如果您找不到问题，请向主管或技术人员寻求帮助。

您可以将相同的工具用于不同的材料吗？

您不应为每种材料使用相同的工具。硬金属需要更强大的工具。软材料可以快速降低工具。始终将您的工具与材料匹配以获得最佳效果。

什么是干燥的跑步，为什么重要？

干燥的运行是未切割材料的测试运行。您可以观看机器在程序中移动。这可以帮助您在造成损坏或浪费之前捕获错误。
