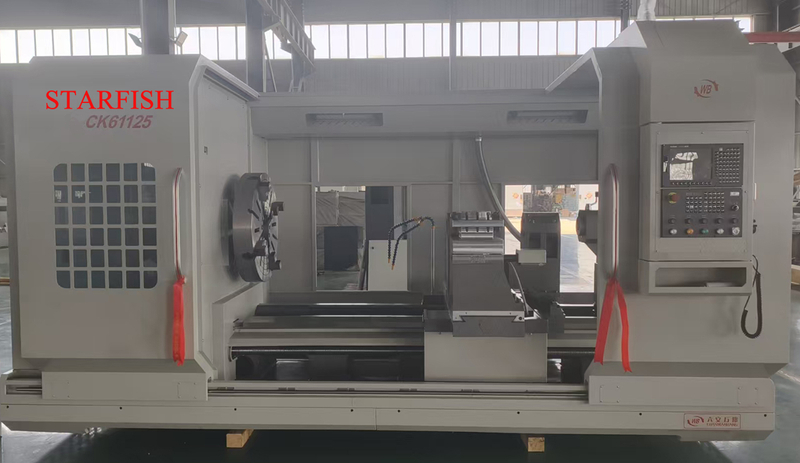

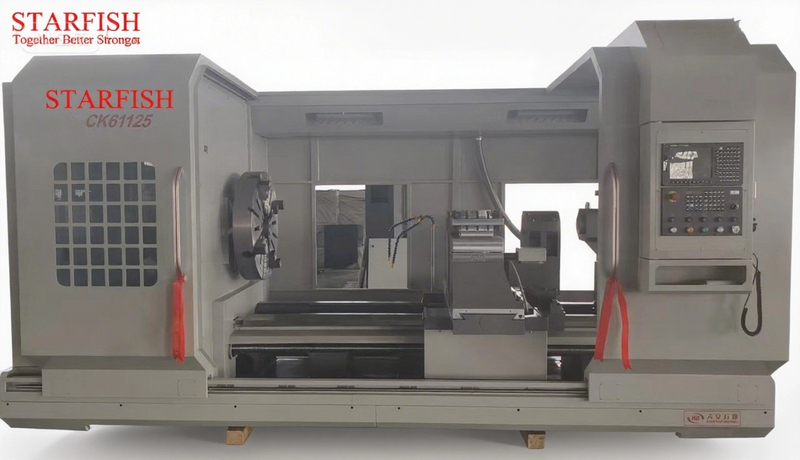

数控卧式车床介绍
重型车床是一种设计用于处理大型和重型工件的车床。这些车床通常在工业环境中用于加工大型金属零件,例如轴、气缸和其他部件。重型车床采用坚固的结构和强大的电机,可提供处理重型工件加工过程中所涉及的高力和切削负载所需的强度和稳定性。与标准车床相比,它们通常具有更大的回转能力和更长的床身长度,从而能够容纳更大和更长的工件。这些机床对于航空航天、汽车、石油和天然气等行业的重型车削操作至关重要。
范围
规格 | 单位 | CK61125L | CK61140L | CK61160L | CK61180L | CK61200L |
在床上摇摆 | 毫米 | 1300 | 1500 | 1700 | 1900 | 2100 |
在十字滑道上摆动 | 毫米 | 850 | 1050 | 1250 | 1450 | 1650 |
中心之间的距离 | 毫米 | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 |
导轨宽度 | 毫米 | 1100 | 1100 | 1100 | 1100 | 1100 |
最大限度。承载量 | T | 10 | 10 | 10 | 10 | 10 |
主轴孔 | 毫米 | 100 | 100 | 100 | 100 | 100 |
主轴孔锥度 | - | 公制 φ120 | 公制 φ120 | 公制 φ120 | 公制 φ120 | 公制 φ120 |
主轴转速级数 | - | 室颤。4步 | 室颤。4步 | 室颤。4步 | 室颤。4步 | 室颤。4步 |
主轴转速范围 | 转速 | 10-300 | 10-300 | 10-300 | 10-200 | 10-200 |
查克 | 毫米 | Φ1250 四爪手动 | Φ1250 四爪手动 | Φ1250 四爪手动 | Φ1600 四爪手动 | Φ1600 四爪手动 |
刀塔/刀架 | - | 电动4位 | 电动4位 | 电动4位 | 电动4位 | 电动4位 |
刀具尺寸 | 毫米 | 50x50 | 50x50 | 50x50 | 50x50 | 50x50 |
X轴行程 | 毫米 | 700 | 750 | 850 | 850 | 850 |
Z轴行程 | 毫米 | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 |
X轴快速移动 | 毫米/分钟 | 4000 | 4000 | 4000 | 4000 | 4000 |
Z轴快速移动 | 毫米/分钟 | 6000 | 6000 | 6000 | 6000 | 6000 |
尾座套筒直径 | 毫米 | Φ260 | Φ260 | Φ260 | Φ260 | Φ260 |
尾座套筒锥度 | - | 公制Φ80 | 公制Φ80 | 公制Φ80 | 公制Φ80 | 公制Φ80 |
尾座套筒行程 | 毫米 | 300 | 300 | 300 | 300 | 300 |
主轴电机 | 千瓦 | 30 | 30 | 30 | 37 | 37 |
冷却液泵电机 | 千瓦 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
宽x高 | 毫米 | 2550x2350 | 2600x2400 | 2700x2560 | 2800x2760 | 2900x2900 |
长度 | 毫米 | 6700-14000 | 6700-14000 | 6700-13700 | 6700-14000 | 6700-14000 |
净重 | T | 22.6-28.9 | 23.6-29.9 | 24.6-30.9 | 25.6-31.9 | 26.6-32.9 |
性能特点:
1.处理大型和重型工件的能力:重型车床设计用于处理对于标准车床来说可能太大的大型和重型部件的加工。这使得它们适合使用超大零件的行业。
2. 坚固的结构:重型车床采用坚固耐用的材料制成,可承受加工重型工件时产生的高力和切削载荷。
3.高功率和扭矩:这些车床配备了强大的电机和齿轮系统,为加工大型和坚韧的材料提供必要的扭矩。
4. 多功能性:重型车床通常具有广泛的主轴转速和进给速度,允许对各种材料进行多功能加工操作。
5.更长的床身长度和更大的回转能力:这些车床通常具有更长的床身长度和更大的回转能力,使其能够容纳更大和更长的工件。
6. 精度和准确度:尽管这些车床具有重型特性,但其设计目的是在加工操作中提供高精度和准确度。
7.适合重型车削加工:重型车床对于航空航天、汽车、石油和天然气等经常需要重型车削加工的行业至关重要。

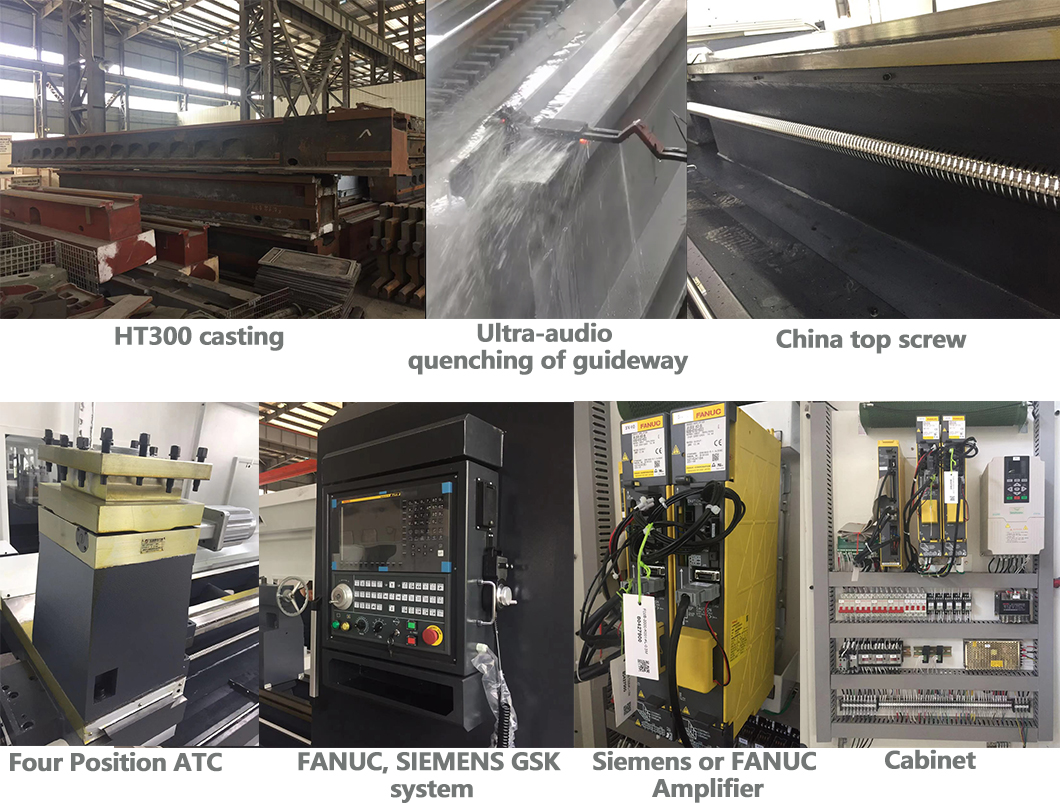

标准配置
四工位电动刀塔、四爪卡盘、手动尾座、自动集中润滑、冷却系统、半封闭防护罩
可选配置
西门子、发那科、广数、康得等数控系统,卧式或驱动刀塔,液压尾座,全封闭防护罩
