1。产品简介
这一系列的单列垂直旋转磨碎的复合加工中心是我们的公司吸收当代高级设计和制造技术,采用有限元分析计算和优化设计方法,实施了最新的国家精确标准,该标准配备了国内外配备高级功能性组件以及国内外的高级功能组件,以及结构性绩效。这是一款高科技机械机器机床,它实现了机床的强大切割,高动态和静态的刚度,安全可靠的动作,长期使用寿命以及高处理效率。

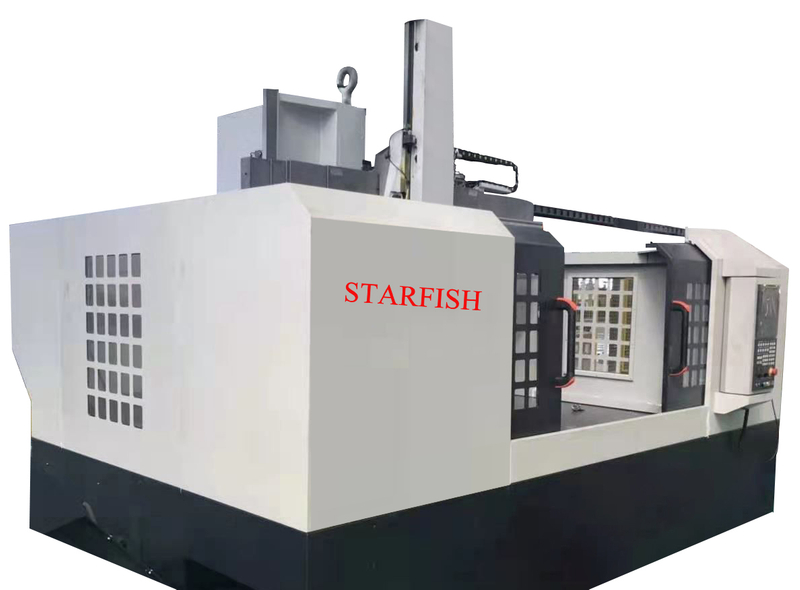

该机床具有一个主轴(铣削)和三个进料轴X,Z和C。它是一种具有三轴链接的多功能高效CNC单柱垂直转弯和铣床。
2。具有C轴的单列垂直车床的产品规范
垂直车床具有用于铣削,钻孔,无聊,敲击的C轴
物品 | 单元 | SVTM1250 | SVTM160 | SVTM200 |
最大手机 直径 | 毫米 | 1250 | 1600 | 2000 |
最大手机 高度 | 毫米 | 1000/1200 | 1000/1200/1400 | 1000/1200/1400 |
最大限度。 负载 重量 | 公斤 | 5000 | 8000 | 12000 |
桌子 直径 | 毫米 | 1000 | 1400 | 1800 |
工作 速度 范围 | r/min | 300 | 250 | 250 |
最大限度。 台式 扭矩 | NM | 10550 | 12000 | 20000 |
铣削 主轴 最大 速度 | r/min | 1800 | 2400 | 2400 |
最大 工件 重量 | 公斤 | 5000 | 8000 | 12000 |
X 轴 行进 | 毫米 | -400〜 +1170 | -20〜1110 | -20〜1550 |
Z 轴 行进 | 毫米
| 800 | 1000 | 1000 |
3。结构
1)列
该色谱柱是对称结构,没有沙子的整体结构用于改善电击性。该柱位于工作台上的底部,并在两者之间添加固化的橡胶垫,以实现调整,热绝缘,振动隔离并提高机床的刚度。
2)可工作
工作台采用滚动导轨结构,径向轴泵送采用滚珠轴承,从而提高了工作台的旋转精度和轴承能力。
3)梁
梁在柱导轨上垂直移动,并通过双导螺钉抬起梁并降低梁。
4)垂直工具支架
垂直工具休息由四个部分组成:光束滑梯,旋转滑梯,RAM和工具固定器。垂直工具支架可以在梁上水平移动,垂直工具支架的垂直运动由Fanuc/Siemens AC伺服电动机驱动,并与电动机轴直接连接。
5)工具杂志
自动更换设备由三个部分组成:工具支架,工具固定器自动夹紧机构安装在垂直工具REST RAM的下端以及安装在光束右端的工具杂志。
