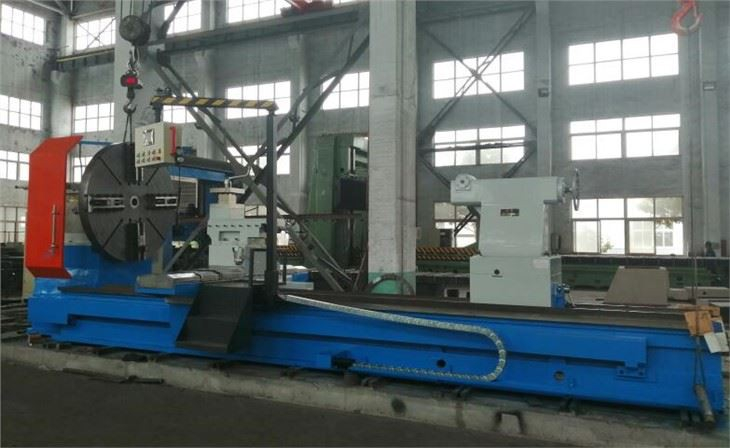

传统平床身车床的特点
1、本机可承接各种车削工件，可车削各种零件的外圆、内孔、端面及公制螺纹、惠氏螺纹、模数螺纹及螺纹成形面的中径；此外，还可以满足钻孔、隔孔、套料等工艺要求。也可用于硬质切削刀具进行强力切削，加工多种黑色金属和有色金属。
2、该机具有功率大、速度快、噪音低、刚性强、精度高、精度好等优点。它还具有操作简单、操作灵活、方便、安全可靠等优点。另外，该机床采用了名牌厂家生产的交流变频调速装置，四档无级调速，在原有普通车床的基础上增加了工作精度，稳定可靠。
4.尺寸精密的加工零件在机床上达到IT7级，表面粗糙度可达Ra 1.6。它具有以下特点：
1）床身大宽度侧壁双筋，内肋板采用箱形与斜筋复合结构，整体刚性高。
2）操纵集中滑板设有快速传送机构，单手柄可视化操纵。
3）车床结构刚度和传动刚度、精度和稳定性高，切削有力。
4）床身导轨采用VHF淬火，移动轻便灵活，使用寿命长，提高加工精度。
5）整体美观，易于擦拭和维护。
常规平床身车床参数
物品 | 单元 | CW6163 | CW6180 |
在床上摇摆 | 毫米 | Φ630 | Φ800 |
在十字滑道上摆动 | 毫米 | Φ350 | Φ480 |
中心间距离 | 毫米 | 1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000 | |
在马鞍上摆动 | 毫米 | Φ800x300 | Φ970x300 |
主轴孔 | 毫米 | Φ105 | |
主轴孔锥度 | 公制 120、莫尔斯 5 | ||
主轴转速范围 | 转/分 | 6步，6-800 | |
进给步骤 | 种类 | 72 | |
纵向进给范围 | 0.1-1、52、1.6-24 | ||
横向到纵向进给率 | 1:02 | ||
拖板快速移动进给速度 | 米/分钟 | 4 | |
丝杠螺距 | 12 | ||
公制螺纹范围 | 毫米 | 1-240、50种 | |
英制螺纹范围 | 毫米 | 28-1 27种 | |
模块螺纹范围 | 毫米 | 0.5-120 53种 | |
螺距范围 | 1英尺 | 28-1 24种 | |
刀柄截面 | 毫米 | 30x30 | |
工具位置旋转怒气 | ±90° | ||
十字滑块最大行程 | 毫米 | 420 | |
上滑块最大行程 | 毫米 | 200 | |
尾座套筒行程 | 毫米 | 250 | |
尾座套筒攻丝器 | 莫尔斯 6 | ||
中心攻丝器 | 莫尔斯 6 | ||
尾座最大横向行程 | 毫米 | ±20 | |
主电机功率 | 11千瓦/1440转/分钟 | ||
快速电机功率 | 1.1千瓦/1440转 | ||
冷却液电机功率 | 0.15KW | ||
车床重量 | 公斤 | 3700 | |
物品 | 单元 | CW61100 | CW61125 | CW61140 |
在床上摇摆 | 毫米 | 1000 | 1250 | 1400 |
在十字滑道上摆动 | 毫米 | 615 | 860 | 1010 |
导轨宽度 | 毫米 | 600,755 | ||
中心间距离 | 毫米 | 1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000 | ||
最大限度。工件通过主轴 | 毫米 | 128 | ||
主轴孔 | 毫米 | 130 | ||
主轴孔锥度 | 公制140 | |||
主轴转速范围 | 转/分 | 顺时针：21种3.15-315 | ||
转/分 | 逆时针：12种5-400 | |||
进给步骤 | 种类 | 56种 | ||
纵向进给范围 | 0.1-12mm/转 | |||
横向到纵向进给率 | 0.05-6mm/转 | |||
拖板快速移动进给速度 | 米/分钟 | 0.025-3mm/转 | ||
公制螺纹范围 | 毫米 | 43 1-120毫米 | ||
英制螺纹范围 | 毫米 | 29 28-3/8 齿/英寸 | ||
模块螺纹范围 | 毫米 | 45 0.5-60毫米 | ||
螺距范围 | 1英尺 | 25 1-55 | ||
主轴中心线至刀架距离 | 毫米 | 48 | ||
刀柄截面 | 毫米 | 45x45 | ||
工具位置旋转怒气 | ±90° | |||
十字滑块最大行程 | 毫米 | 1450, 1950-14950 | ||
上滑块最大行程 | 毫米 | 520/750 | ||
快速行驶速度 | 毫米 | 纵向：3740mm/min | ||
横向：3740mm/min | ||||
滑动 | ||||
中心套筒直径和行程 | 毫米 | 140, 300 | ||
尾座套筒锥度 | 毫米 | 公制80 | ||
主电机功率 | 千瓦 | 22 | ||
电机转速 | R M | 1470 | ||
滑台快速电机功率 | 千瓦 | 1.5 | ||
冷却液电机功率 | 千瓦 | 0.15 | ||
冷却液泵流量 | 长/月 | 45 | ||
