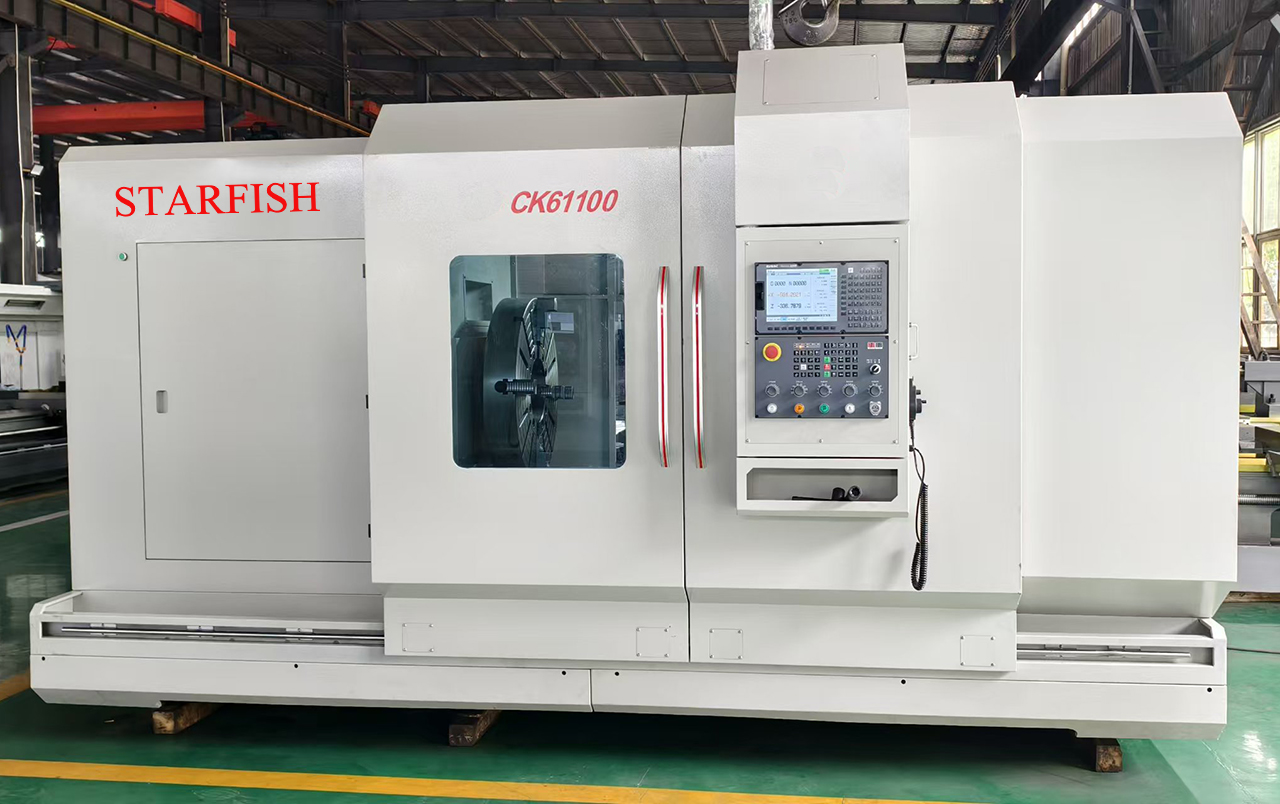

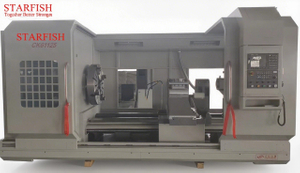

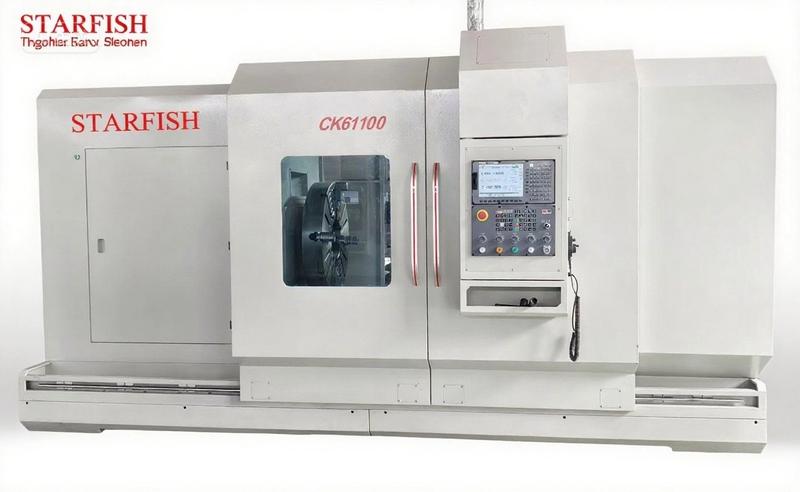

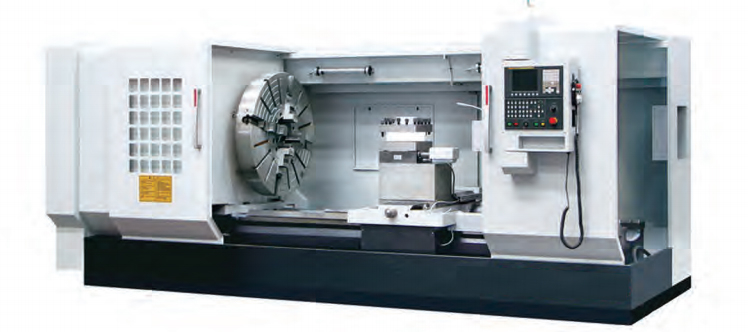

数控卧式车床用途
该系列数控车床属于重型数控加工机床,是由数控系统控制的自动化金属加工设备,适用于重型工件的半精加工和精加工,具有编程简单、结构可靠、操作方便、加工精度高等特点。自动化程度高,适合车削各种内外圆柱面、圆锥面、圆弧面等旋转表面,并用于车削各种螺纹,是机械加工领域常用的数控加工设备。
范围
规格 | 单位 | CKQ61100 | CKQ61100 | CK61100 |
手动的 | HYD。 | |||
在床上摇摆 | 毫米 | 1000 | 1000 | |
在十字滑道上摆动 | 毫米 | 680 | 610 | |
中心之间的距离 | 毫米 | 1000-10000 | 1500-10000 | |
导轨宽度 | 毫米 | 600 | 755 | |
最大限度。承载量 | T | 4 | 6 | |
主轴孔 | 毫米 | 105 | 130 | |
主轴孔锥度 | - | 公制 φ120/MT6 | 公制 φ140/MT6 | |
主轴鼻型 | - | C11 | A2-15 | |
主轴转速级数 | - | 室颤。3步 | HYD。4步 | 室颤。4步 |
主轴转速范围 | 转速 | 20-800 | 17-800 | 4-300 |
查克 | 毫米 | φ400 三爪手动 | Φ1000 四爪手动 | |
刀塔/刀架 | - | 电动4位 | 电动4位 | |
刀具尺寸 | 毫米 | 40x40 | 40x40 | |
X轴行程 | 毫米 | 520 | 520 | |
Z轴行程 | 毫米 | 1000-10000 | 1500-10000 | |
X轴快速移动 | 毫米/分钟 | 4000 | 4000 | |
Z轴快速移动 | 毫米/分钟 | 6000 | 6000 | |
尾座套筒直径 | 毫米 | φ120 | Φ160 | |
尾座套筒锥度 | - | MT6 | MT6 | |
尾座套筒行程 | 毫米 | 250 | 300 | |
主轴电机 | 千瓦 | 15 | 22 | |
冷却液泵电机 | 千瓦 | 0.25 | 0.25 | |
宽x高 | 毫米 | 1900x2100 | 2100x2100 | |
长度 | 毫米 | 3500-12500 | 5000-14000 | |
净重 | T | 5.5-11.5 | 10-19日 |

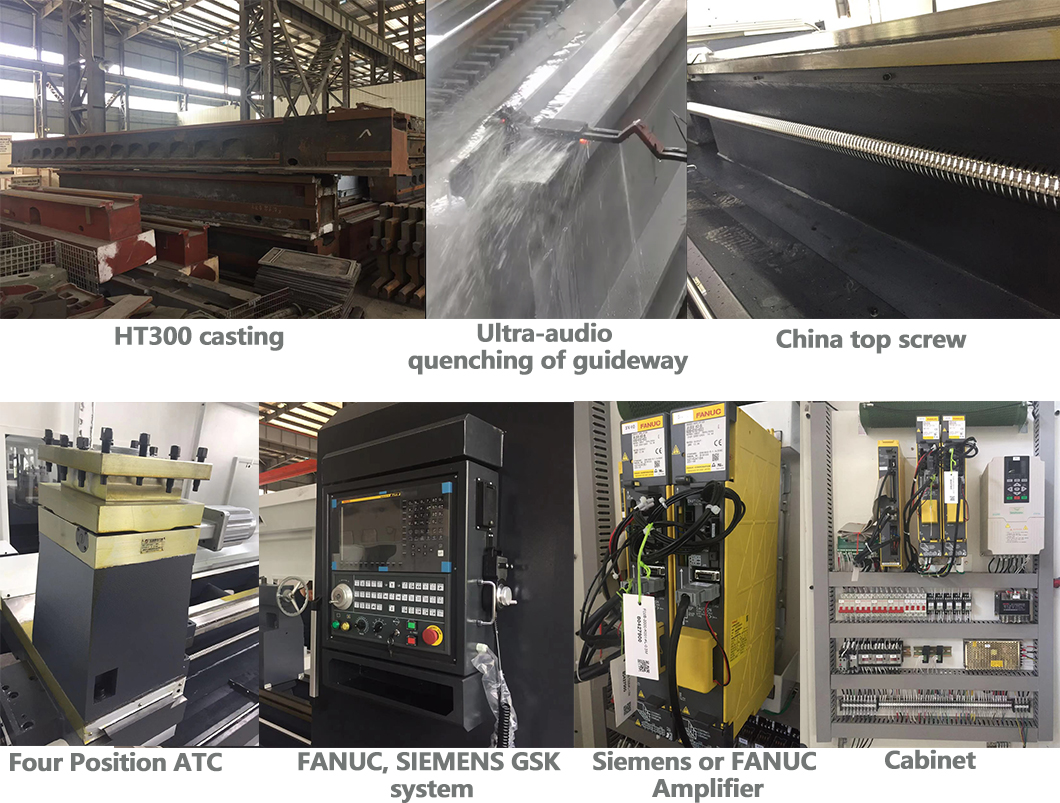

性能特点:
◎床身整体采用树脂砂工艺铸造,经时效处理,造型美观,刚性好,精度高
◎导轨表面经超音频淬火,具有极高的精度保持性、硬度高、寿命长
◎ 采用优质刮板,防止刮伤导轨,导轨面采用塑料材质,耐磨性好,精度高
标准配置
四工位电动刀塔、四爪卡盘、手动尾座、自动集中润滑、冷却系统、半封闭防护罩
可选配置
西门子、发那科、广数、康得等数控系统,卧式或驱动刀塔,液压尾座,全封闭防护罩
