CNC水平车床功能
1。高精度加工
CNC技术的应用使CNC水平车床能够实现高精度,高质量的零件处理。它们的定位准确性和可重复性可以达到微米水平,从而满足许多高端产品的制造需求。
2。自动生产
CNC水平车床可以根据预先编写的CNC计划自动完成转弯,切割和其他加工过程,从而大大提高了生产效率并减少了手动操作引起的错误。这对于大批量生产是有利的。
3。加工灵活性
通过更改CNC程序,CNC水平车床可以快速切换不同零件的加工。这种灵活性使生产过程能够适应不断变化的需求,从而提高了生产的适应性。
广泛的应用
CNC水平车床适用于具有较大直径的轴和管零件,并广泛用于航空航天,汽车制造,机械制造和许多其他行业。
提高生产率
与传统的手动车床相比,CNC水平车床可以大大缩短加工时间并提高生产效率。具有高度的自动化,需要减少手动操作。
配置

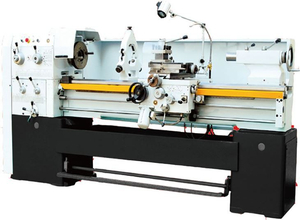

参数(也可以提供常规车床)

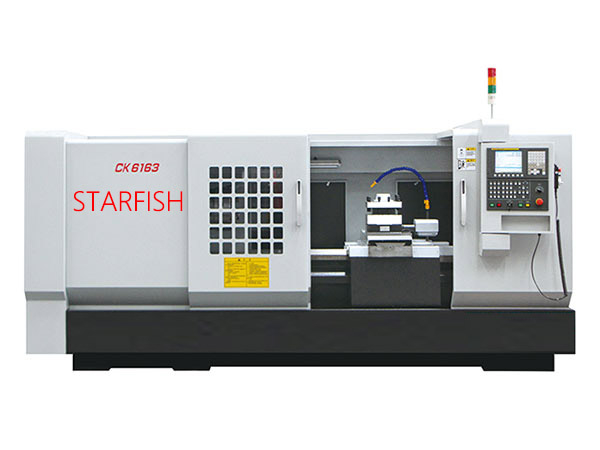

规格 | UNIT | CK6163 |
在床上摆动 | 毫米 | φ630 |
摆脱差距 | 毫米 | φ800 |
swing | 毫米 | φ350 |
中心之间的距离 | 毫米 | 1500/2000/3000 |
床的宽度 | 毫米 | 550 |
最大限度。负载容量 | T | 3 |
主轴孔 | 毫米 | φ104 |
主轴孔锥度 | - | 公制φ120,MT#5 |
主轴鼻子类型 | - | C11 |
主轴速度步骤 | - | 不步骤 |
主轴速度范围 | RPM | 0-1000 |
查克的大小 | 毫米 | φ315 |
查克类型 | - | 3 jaw手册 |
炮塔类型 | - | NC炮塔4位置 |
工具柄尺寸 | 毫米 | 32x32 |
X轴行进 | 毫米 | 320 |
Z轴行进 | 毫米 | 1350/1850/2850 |
X轴快速横穿速度 | mm/min | 4000 |
Z轴快速横穿速度 | mm/min | 4000 |
尾奎尔直径 | 毫米 | φ104 |
后托鹅毛锥 | - | MT#5 |
后托鹅毛笔旅行 | 毫米 | 250 |
主轴电机 | KW | 伺服15 |
冷却液泵电动机 | KW | 0.125 |
定位准确性 | 毫米 | 0.020 |
重新定位准确性 | 毫米 | 0.010 |
宽度x高度 | 毫米 | 1690x1640 |
长度 | 毫米 | 3890/4390/5390 |
净重 | T | 3.8/4.1/4.8 |

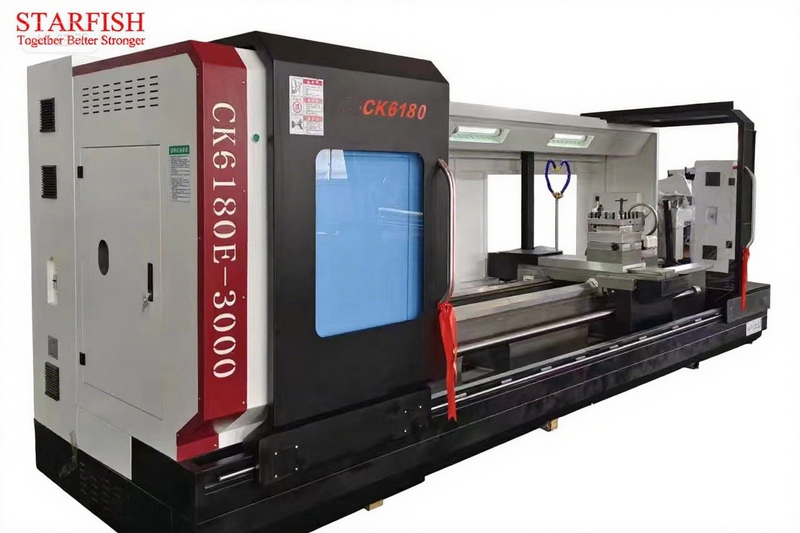

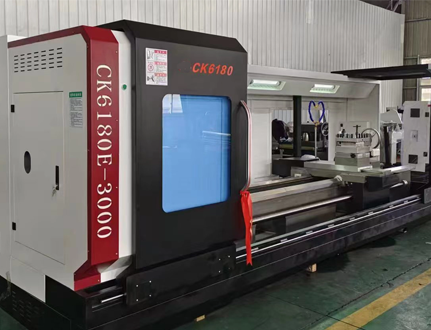

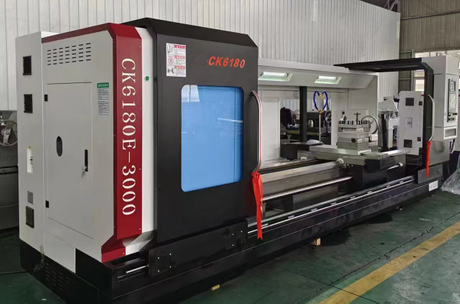

规格 | 单位 | CK6180 | |
在床上摆动 | 毫米 | 800 | |
swing | 毫米 | 480 | |
中心之间的距离 | 毫米 | 1000-10000 | |
指南宽度 | 毫米 | 600 | |
最大限度。负载容量 | T | 4 | |
主轴孔 | 毫米 | 105 | |
主轴孔锥度 | - | 公制φ120/mt6 | |
主轴鼻子类型 | - | C11 | |
主轴速度步骤 | - | 3个步骤 | |
主轴速度范围 | RPM | 20-800 | |
查克 | 毫米 | φ4003 jaw手册 | |
炮塔/工具柱 | - | 电动4位置 | |
工具尺寸 | 毫米 | 32×32 | |
X轴行进 | 毫米 | 420 | |
Z轴行进 | 毫米 | 1000-10000 | |
X轴快速横穿 | mm/min | 4000 | |
Z轴快速横穿 | mm/min | 6000 | |
尾奎尔直径 | 毫米 | φ120 |
性能特征:

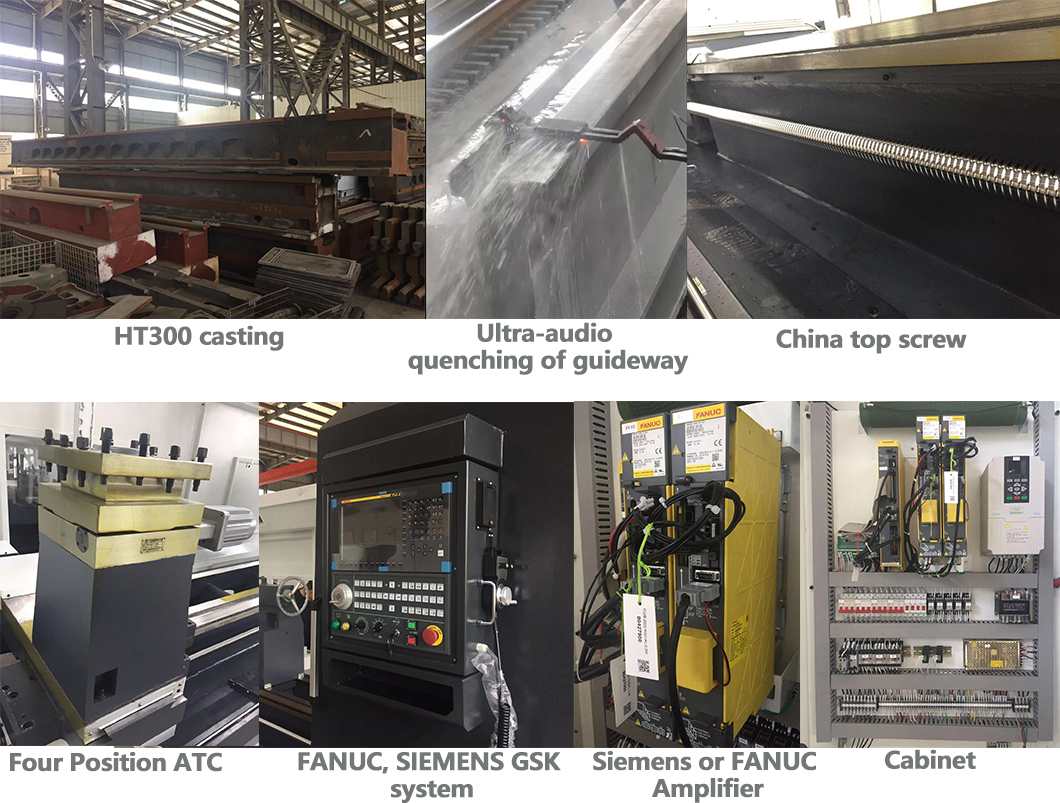

◎整个床都是由树脂砂过程铸造的,该过程通过衰老处理,外观优美,刚性良好,精度高
◎指导轨的表面被Ultra-Audio淬灭,其精度保留,高硬度和寿命极高
◎高质量的刮刀板用于防止导轨的刮擦,导轨表面由塑料制成,塑料具有良好的耐磨性和高精度
标准配置
四站电动炮塔,三爪Chuck,手动尾盘,自动集中润滑,冷却系统,半关闭防护盖
可选配置
CNC系统,例如西门子,FANUC,广州和坎德,水平或驱动炮塔,气动或液压chuck,液压后尾,完全封闭的保护盖
车间
常问问题
接受:通过机器接受标准
和精确检查表的
预感含量。
安装
1) 根据基础图表,买方是由卖方提供的。
2) 设备到达用户站点后, 购买者需要 完成三相电源,三相四核电缆,压缩空气源等的准备工作,并提供如上所述的电缆,并提供机动管道,以进入机床的标准接口,用户将通知供应商在准备准备后安装和调试。
培训
•1-2天:检查电缆连接,完成的基础有资格指导
客户也知道每个组件的姓名和功能。
1) 演示并教用户在机器中校准和使用客户工件。
查看所有操作步骤并了解每个部分的维护方法。
保修期为客户研讨会的调试之日起14个月。
在保修期内,
如果由于产品质量而需要更换某些零件,则该公司负责免费更换。如果问题与垂直车床的产品质量无关,或者公司需要发送技术人员来修复垂直车床,则应收集适当的费用。
我们公司将帮助客户使机器运行良好,并
在线回答客户的所有问题。
有关通过电子邮件/whatsapp/video/phone直接处理
困难问题的简单操作问题,请邀请工程师帮助您在现场维修或调试。
在保修期内:
客户只是以合理且更低的价格支付零件的成本。
解决问题
1) 交货前:特别QC部门仔细检查,以确保所有资格获得高质量的资格
2
) 通过使用讨论的小组或电子邮件,视频会议或电话
会议或电话立即提供解决方案
3)派遣工程师参加客户工作坊,通过观看客户的实际照片或视频。
