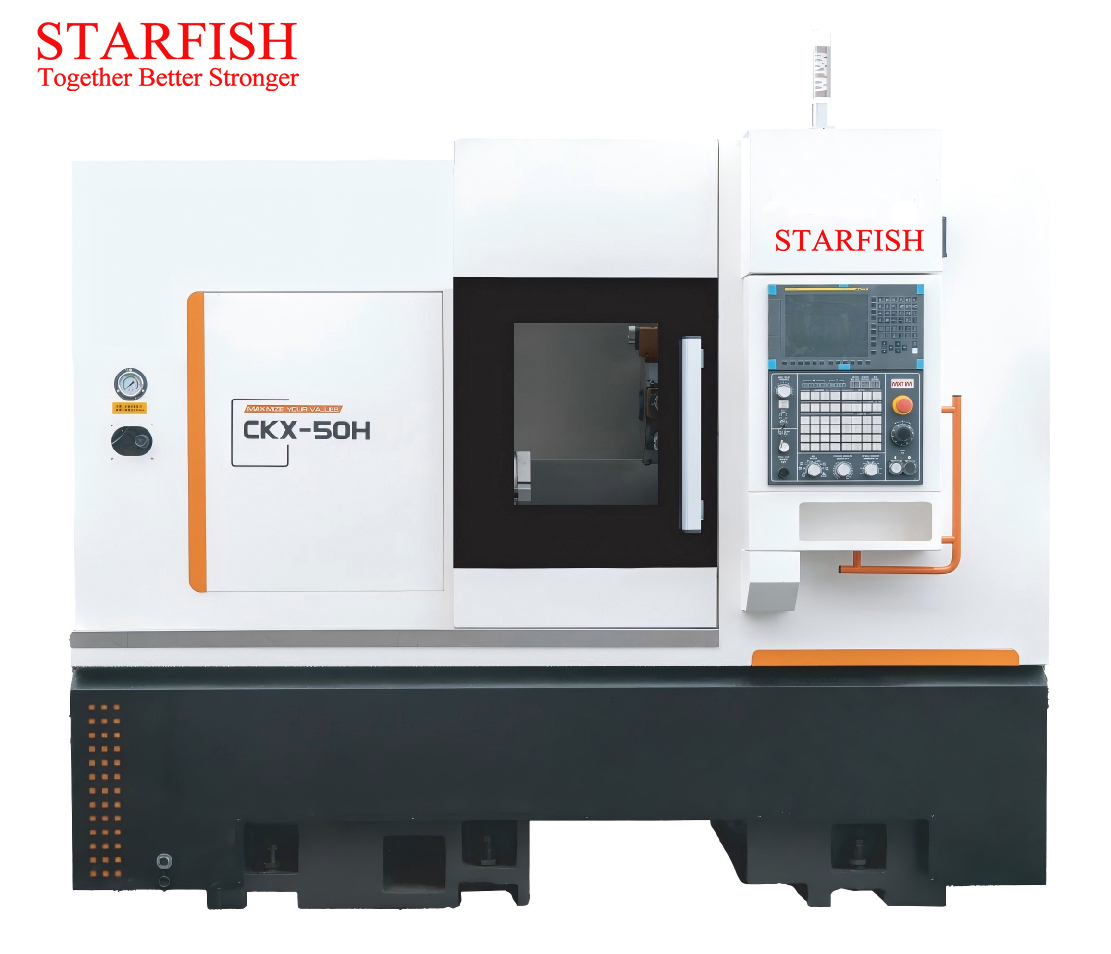

数控斜床身车铣中心 介绍
1、三轴联动半闭环斜床身车铣床。精度高、热稳定性好。模块化设计，全封闭防护，计算机辅助优化结构。关键部件长期时效处理，先进设备加工。床身及相关重要部件均采用优质铸铁材料，科学合理的结构设计，保证了整机的高精度要求。
2、斜床身车削中心床身：采用优质高强度铸铁材料铸造而成，30°倾斜布局，刚性强、抗冲击性好，排屑顺畅，保证整机的高刚性要求；
3、Y轴斜床身主轴：高精度优质轴承，优化跨距设计，高精度双列圆柱滚子轴承刚性强，最高转速可达4000rpm；部件满足高刚性、高精度、高速度的要求；主轴标配伺服主电机，可实现精确定位。
数控车铣中心详情
范围
物品 | 单元 | CKX40H | CKX50H | CKX60H |
最大限度。在床上摇摆 | 毫米 | Ф460 | Ф560 | Ф700 |
滑架最大回转 | 毫米 | Ф230 | Ф280 | Ф320 |
最大车削直径：圆盘/轴 | 毫米 | Ф280(圆盘)/Ф220(轴) | Ф310(圆盘)/Ф260(轴) | Ф400(圆盘)/Ф300(轴) |
最大限度。车削长度 | 毫米 | 250 | 400 | 630 |
中空液压卡盘 | 英寸 | 6英寸/8英寸 | 8英寸/10英寸 | 10英寸 |
主轴头类型 | 毫米 | A2-5 | A2-5 | A2-8 |
主轴孔径 | 毫米 | Ф56 | Ф66 | Ф93 |
最大限度。棒材直径 | 毫米 | Ф45 | Ф51 | Ф74 |
主轴电机功率 | KW | 7.5/11(伺服) | 11/15(舵机) | 15/18.5(伺服) |
主轴速度范围 | 转速 | 30-4000 | 30-4000 | 50-2500 |
轴行程X/Z/Y | 毫米 | 230/470/±35 | 235/480/±50 | 250/720/±50 |
快速进给速度X/Z/Y | 毫米 | 2010年18月20日 | 2010年18月20日 | 2010年16月20日 |
电机扭矩X/Z/Y | NM | 10N/10N/10N((葛兰素史克) 11N/11N/11N(发那科) | 5N/15N/15N(葛兰素史克) 11N/11N/11N(发那科) | 15N/15N/15N((葛兰素史克) 11N/11N/11N(发那科) |
滚珠丝杠方式X/Z/Y | 毫米 | Ф32/Ф32/Ф25 | Ф32/Ф40/Ф40 | Ф40/Ф40/Ф40 |
直线导轨宽度X/Z/Y | 毫米 | 35/35/硬轨 | 45/45/硬轨 | 45/45(滚轮/硬轨 |
工具账户 | 12 | 12 | 12 | |
刀具尺寸（外径/镗刀/电动工具） | 毫米 | 16*16/Ф25/BMT40ER20 | 25*25/Ф32/BMT55 ER32 | 25*25/Ф32/BMT55 ER32 |
电动工具电机 | RPM | 4000 | 4000 | 4000 |
位置精度（X轴） | 毫米 | 0.005 | 0.006 | 0.008 |
位置精度（Z轴） | 毫米 | 0.006 | 0.007 | 0.008 |
位置精度（Y轴） | 毫米 | 0.01 | 0.01 | 0.01 |
重复定位精度（X轴） | 毫米 | 0.003 | 0.003 | 0.004 |
重复定位精度（Z轴） | 毫米 | 0.004 | 0.004 | 0.006 |
重复定位精度（Y轴） | 毫米 | 0.008 | 0.008 | 0.008 |
尾座套筒直径 | 毫米 | Ф65 | Ф80 | Ф110 |
尾座套筒行程 | 毫米 | 80 | 80 | 150 |
尾座套筒锥孔 | MT 号 | MT4 | MT5 | MT5 |
床层形态及坡度 | 积分/30° | 积分/30° | 积分/30° | |
机床尺寸(LXWXH) | 毫米 | 2260x1850x2050 （不包括传送带） | 2280x1910x2320 （不包括传送带） | 3060x1900x2400 （不包括传送带） |
机床重量 | 公斤 | 大约。 3000 | 大约。 4000 | 大约。 5700 |
